Wyłącznik nadprądowy S313 3P B 10A 10kA serii TX3 | 404124 Legrand

Opis i Kluczowe Cechy

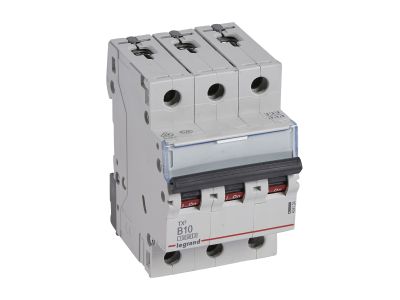

Wyłącznik nadprądowy S313 serii TX3 to trójbiegunowe urządzenie ochronne o prądzie znamionowym 10 A i charakterystyce B. Znamionowa zwarciowa zdolność łączeniowa wynosi 10 kA według IEC 60898-1 oraz 16 kA według IEC 60947-2, co zapewnia skuteczne wyłączenie zwarć w sieciach 230/400 V. Szerokość 3 modułów (52,5 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Charakterystyka B: Gwarantuje szybkie wyzwalanie przy prądach zwarciowych – idealna do ochrony obwodów rezystancyjnych i odbiorników o niskim prądzie rozruchowym bez ryzyka zbędnych wyłączeń.
• Znamionowa zwarciowa zdolność łączeniowa Icn = 10 kA (IEC 60898-1) / Icu = 16 kA (IEC 60947-2): Wysoka odporność na skutki zwarć, umożliwiająca bezpieczną pracę w instalacjach o dużym potencjalnym prądzie zwarciowym.
• Montaż na szynie TH35 (3 moduły): Standardowe mocowanie w rozdzielnicach modułowych, oszczędza miejsce i ułatwia szybką instalację.
• Możliwość przyłączania szyn grzebieniowych lub sztyftowych: Elastyczne opcje podłączenia przewodów, upraszczające okablowanie i zwiększające przejrzystość rozdzielnicy.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Rozszerzenie funkcjonalności – sygnalizacja zadziałania, zdalne wyzwalanie czy sterowanie bez konieczności wymiany aparatu.

Zgodność z Normami

Wyłącznik nadprądowy S313 serii TX3 jest zaprojektowany i wykonany zgodnie z wymaganiami norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA przy 230/400 V~) oraz IEC 60947-2 (znamionowa zwarciowa zdolność łączeniowa 16 kA przy 230/400 V~). Spełnia europejskie standardy bezpieczeństwa i posiada certyfikację CE.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy o charakterystyce B i prądzie 10 A dedykowany jest do ochrony obwodów, w których odbiorniki charakteryzują się małym prądem udarowym. Szczególnie sprawdzi się w instalacjach przemysłowych i komercyjnych wymagających rozłączania wszystkich trzech faz.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych (charakterystyka B zabezpiecza linie czysto rezystancyjne i o małej indukcyjności).
• Zabezpieczenie obwodów sterowania i automatyki, w tym styczników, przekaźników i PLC, przed zwarciem i przeciążeniem.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w instalacjach trójfazowych 400 V, np. dla maszyn, urządzeń grzewczych czy pomp.
• Jako element selektywności w systemach zabezpieczeń z możliwością rozbudowy o styki pomocnicze i napędy z serii DX3 do sygnalizacji lub zdalnego sterowania.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przewody należy przyłączać zgodnie z dokumentacją producenta – zaleca się moment dokręcania śrub zacisków podany w karcie katalogowej. Przekrój żył dobrać do prądu znamionowego 10 A oraz spodziewanego obciążenia. Nie dopuszcza się instalowania bloków różnicowoprądowych bezpośrednio na tym wyłączniku (brak możliwości przyłączania).

FAQ

• Czy wyłącznik nadprądowy S313 można podłączyć do szyny grzebieniowej? Tak, wyłącznik przystosowany jest do przyłączania zarówno szyn grzebieniowych, jak i sztyftowych, co ułatwia prowadzenie okablowania w rozdzielnicy.
• Jakie jest maksymalne napięcie pracy? Napięcie znamionowe izolacji wynosi 400 V~, co umożliwia pracę w sieciach trójfazowych 3x230/400 V.
• Czy wyłącznik zadziała przy przeciążeniu 12 A? Charakterystyka B wyzwala w zakresie 3–5 krotności prądu znamionowego (30–50 A) – przy 12 A (1,2 In) wyłącznik pozostanie załączony, co jest zgodne z przeznaczeniem – ochrona przed przeciążeniem realizowana jest dopiero po przekroczeniu ok. 1,13 In przez dłuższy czas.
