Wyłącznik nadprądowy S313 3P B 10A 10kA serii DX3 | 408989 Legrand

Opis i Kluczowe Cechy

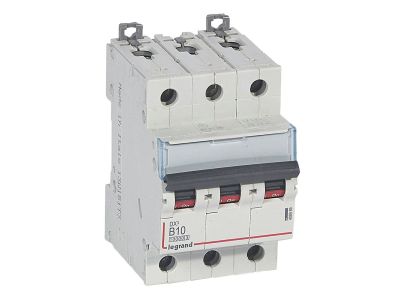

Wyłącznik nadprądowy S313 serii DX3 (symbol 408989) to trójbiegunowy aparat modułowy o charakterystyce B i prądzie znamionowym 10 A, zaprojektowany do zabezpieczania obwodów przed przeciążeniami i zwarciami. Dzięki znamionowej zdolności łączeniowej 10 kA zgodnie z IEC/EN 60898-1 oraz 16 kA zgodnie z IEC/EN 60947-2 zapewnia skuteczną ochronę w instalacjach do 400 V~. Szerokość 3 modułów (52,5 mm) ułatwia zabudowę w rozdzielnicach na szynie TH35.

• Trójbiegunowy (3P) 400 V~: Zabezpiecza jednocześnie trzy fazy w układach trójfazowych, co jest niezbędne w obwodach siłowych i rozdziału energii.
• Charakterystyka B: Wyzwalanie przy przeciążeniu w zakresie 3–5 krotności prądu znamionowego – odpowiednie do zabezpieczania obwodów o charakterze rezystancyjnym i małych silników.
• Znamionowy prąd 10 A: Przeznaczony do obwodów o obciążeniu do 10 A, zapewniając bezpieczną pracę bez ryzyka przeciążenia styków.
• Zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Wysoka wydajność wyłączania prądów zwarciowych, gwarantująca ciągłość ochrony nawet w sieciach o dużych prądach zwarcia.
• Możliwość rozbudowy: Kompatybilny z akcesoriami serii DX3 – stykami pomocniczymi, wyzwalaczami wzrostowymi i napięciowymi, napędami silnikowymi oraz blokami różnicowoprądowymi, co umożliwia dostosowanie do potrzeb instalacji.

Zgodność z Normami

Wyłącznik S313 serii DX3 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w ochronie obwodów. Posiada certyfikat CE i jest zgodny z odpowiednimi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S313 znajduje zastosowanie w rozdzielnicach elektrycznych do zabezpieczania obwodów odbiorczych. Dzięki charakterystyce B i kompaktowej budowie sprawdza się w następujących scenariuszach:

• Zabezpieczanie obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Ochrona odbiorników rezystancyjnych, takich jak grzejniki, bojlery, piece.
• Zabezpieczanie małych silników, pomp i wentylatorów o łagodnym rozruchu.
• Jako element rozdzielnic głównych i podrozdzielnic w systemach rozdziału energii (kompatybilność z systemem HX3 do 125 A).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania śrub zacisków oraz dobór przekroju przewodów należy ustalić na podstawie karty katalogowej producenta i obowiązujących przepisów. Zaleca się stosowanie szyn grzebieniowych lub sztyftowych do szybkiego i bezpiecznego połączenia faz.

FAQ

• Czy wyłącznik nadprądowy S313 jest wyposażony w podświetlenie? W standardowym wykonaniu wyłącznik nie posiada podświetlenia – stan załączenia wskazuje położenie dźwigni (czarna dźwignia w pozycji górnej = załączony).
• Jaki stopień ochrony (IP) ma ten wyłącznik? Producent nie podaje bezpośrednio stopnia ochrony dla samego aparatu. Standardowo wyłączniki modułowe montowane w rozdzielnicy osiągają stopień ochrony wynikający z obudowy (np. IP30 lub IP40). W warunkach normalnej pracy w rozdzielnicy wewnątrz budynku przyjmuje się, że sam wyłącznik ma IP20.
• Czy mogę użyć tego wyłącznika do zabezpieczania obwodu z silnikiem? Charakterystyka B jest zalecana do obwodów o charakterze rezystancyjnym i małych silników. W przypadku większych silników o wyższym prądzie rozruchu należy rozważyć charakterystykę C lub D, aby uniknąć niepotrzebnych wyłączeń.
