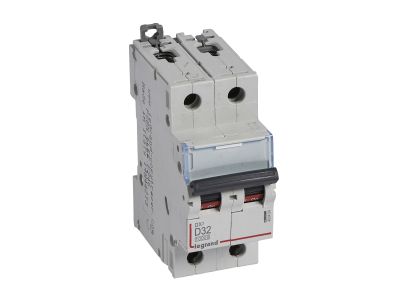

Wyłącznik nadprądowy S312 2P D 32A 10000A serii DX3 | 409454 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 serii DX3 (symbol 409454) to dwubiegunowy aparat o charakterystyce D, przeznaczony do zabezpieczania obwodów przed skutkami zwarć i przeciążeń. Prąd znamionowy 32 A oraz wysoka zwarciowa zdolność łączeniowa 10 000 A (według IEC/EN 60898-1) i 16 kA (według IEC/EN 60947-2) gwarantują skuteczną ochronę w sieciach 230/400 V AC. Szerokość 2 modułów (35 mm) ułatwia montaż w rozdzielnicach.

• Prąd znamionowy 32 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, np. w instalacjach przemysłowych lub z silnikami o dużym prądzie rozruchowym.
• Charakterystyka D: Zwłoczna charakterystyka wyzwalania (10–20×In) – idealna do odbiorników z wysokimi prądami rozruchowymi, takich jak transformatory, silniki, spawarki.
• Zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Wysoka skuteczność wyłączania zwarć, zwiększająca bezpieczeństwo instalacji i urządzeń.
• Szerokość 2 modułów (35 mm): Oszczędność miejsca w szafie sterowniczej, kompatybilność z szyną TH35 oraz systemem szyn grzebieniowych.
• Możliwość wyposażenia w akcesoria DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy silnikowe oraz bloki różnicowoprądowe – elastyczna rozbudowa układu.

Zgodność z Normami

Wyłącznik S312 serii DX3 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2. Posiada certyfikację CE, co potwierdza zgodność z europejskimi standardami bezpieczeństwa. Produkt przeznaczony do montażu w rozdzielnicach zgodnych z wymaganiami niskonapięciowymi.

Zastosowanie

Charakterystyka D oraz wysoka zdolność zwarciowa sprawiają, że wyłącznik doskonale nadaje się do zabezpieczania obwodów, w których występują gwałtowne skoki prądu. Rekomendowany do instalacji przemysłowych i komercyjnych.

• Zabezpieczenie silników elektrycznych o dużym prądzie rozruchowym (np. sprężarki, pompy, wentylatory)
• Ochrona transformatorów i dławików przed prądami magnesującymi
• Zabezpieczenie obwodów oświetlenia wyładowczego/ledowego z przetwornicami
• Stosowany w rozdzielnicach głównych i podrozdzielniach w budynkach przemysłowych

Wskazówki Montażowe

Montaż i demontaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Moment dokręcania zacisków oraz przekrój podłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy 32 A. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych oraz sztyftowych.

FAQ

• Jaką funkcję pełni charakterystyka D w tym wyłączniku? Charakterystyka D oznacza zwłoczne wyzwalanie (10–20×In), dzięki czemu wyłącznik nie zadziała przy krótkotrwałych, wysokich prądach rozruchowych, a jednocześnie skutecznie ochroni przed zwarciem. Jest zalecana do obwodów z silnikami, transformatorami i innymi odbiornikami o dużym prądzie początkowym.
• Czy wyłącznik można podłączyć do bloku różnicowoprądowego? Tak, urządzenie przewidziano do współpracy z blokami różnicowoprądowymi z serii DX3 – umożliwia to łączenie zabezpieczeń przeciwzwarciowych i przeciążeniowych z ochroną różnicowoprądową w jednym module.
• Jaki jest stopień ochrony wyłącznika? Standardowa aparatura modułowa (w tym wyłącznik S312) montowana w rozdzielnicach ma zwykle stopień ochrony IP20 dla części czołowej. Dokładne dane należy sprawdzić w instrukcji montażu – w dostarczonych danych producent nie podaje konkretnej wartości IP dla tego modelu.
