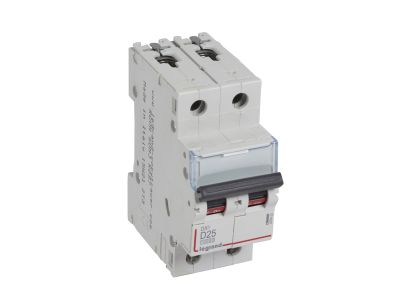

Wyłącznik nadprądowy S312 2P D 25A 10000A serii DX3 | 409453 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 2P z serii DX3 (numer katalogowy 409453) to dwubiegunowy wyłącznik o charakterystyce D i prądzie znamionowym 25 A. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A według IEC/EN 60898-1 oraz 16 kA według IEC/EN 60947-2 zapewnia skuteczną ochronę w warunkach zwarciowych. Szerokość 2 modułów (35 mm) ułatwia montaż w standardowych rozdzielnicach.

• Charakterystyka D: Zabezpiecza obwody o wysokim prądzie rozruchowym, np. silniki, transformatory, bez zbędnych wyłączeń.
• Prąd znamionowy 25 A: Odpowiedni do obwodów o znacznym obciążeniu, zapewniając ciągłość zasilania przy zachowaniu bezpieczeństwa.
• Zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Gwarantuje niezawodne przerywanie prądów zwarciowych w różnych scenariuszach instalacyjnych.
• Szerokość 2 modułów (35 mm): Oszczędność miejsca w rozdzielnicy, umożliwia kompaktową zabudowę.
• Kompatybilność z systemem HX3 i akcesoriami DX3: Możliwość przyłączania szyn grzebieniowych/sztyftowych, wyzwalaczy, styków pomocniczych, napędów oraz bloków różnicowoprądowych – elastyczna rozbudowa.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (charakterystyka B/C/D) oraz IEC/EN 60947-2. Posiada certyfikat CE.

Zastosowanie

Uniwersalny wyłącznik nadprądowy przeznaczony do instalacji przemysłowych, komercyjnych i mieszkaniowych wymagających charakterystyki D.

• Zabezpieczanie obwodów silników, sprężarek, pomp i innych urządzeń o wysokim prądzie rozruchowym.
• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Stosowanie w instalacjach z dużymi odbiornikami impulsowymi (np. transformatory).
• Element systemu Optymalnego Rozdziału Energii HX3 (do 125 A) – kompatybilność z szynami i rozdzielnicami modułowymi.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na wsporniku TH35 (szyna DIN). Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz wartością prądu znamionowego 25 A. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Możliwe jest przyłączanie szyn grzebieniowych lub sztyftowych oraz wyposażenie w akcesoria serii DX3.

FAQ

• Jaka jest charakterystyka wyłącznika? Charakterystyka D – przeznaczony do obwodów z wysokimi prądami rozruchowymi (np. silniki, transformatory).
• Jaką zwarciową zdolność łączeniową ma ten wyłącznik? Znamionowa zwarciowa zdolność łączeniowa wynosi 10 000 A według normy IEC/EN 60898-1 oraz 16 kA według IEC/EN 60947-2.
• Czy można do niego podłączyć blok różnicowoprądowy? Tak, wyłącznik umożliwia przyłączanie bloków różnicowoprądowych (RCD) z serii DX3.
