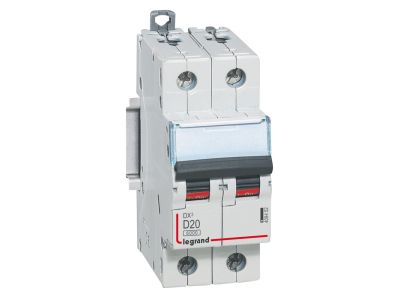

Wyłącznik nadprądowy S312 2P D 20A 10000A serii DX3 | 409452 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 serii DX3 (indeks 409452) to dwubiegunowy aparat ochronny o charakterystyce D, prądzie znamionowym 20 A i znamionowej zwarciowej zdolności łączeniowej 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2). Dzięki szerokości 2 modułów (35 mm) umożliwia oszczędność miejsca w rozdzielnicy, a kompatybilność z systemem optymalnego rozdziału energii HX3 do 125 A ułatwia integrację instalacji. Przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem, zwłaszcza tam, gdzie występują wysokie prądy rozruchowe.

• Charakterystyka D i prąd znamionowy 20 A: zapewniają selektywne wyłączanie w obwodach z dużymi prądami rozruchowymi (np. silniki, transformatory), chroniąc instalację przed przeciążeniem.
• Znamionowa zwarciowa zdolność łączeniowa Icn = 10 kA (IEC/EN 60898-1) / Icu = 16 kA (IEC/EN 60947-2): gwarantuje skuteczne przerywanie zwarć nawet w instalacjach o wysokim prądzie zwarciowym, zwiększając bezpieczeństwo.
• Szerokość 2 modułów (35 mm): pozwala na racjonalne wykorzystanie przestrzeni w rozdzielnicy, szczególnie przy dużej liczbie obwodów.
• Możliwość przyłączania szyn grzebieniowych i sztyftowych: ułatwia szybkie i przejrzyste okablowanie w systemach rozdzielczych.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze, napędy i bloki różnicowoprądowe serii DX3: zapewnia elastyczność rozbudowy funkcjonalności – od sygnalizacji po zdalne sterowanie i ochronę różnicowoprądową.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa Icn = 10 kA) oraz IEC/EN 60947-2 (znamionowa zwarciowa zdolność łączeniowa Icu = 16 kA). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S312 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów przed przeciążeniem i zwarciem, szczególnie w instalacjach z odbiornikami generującymi wysokie prądy rozruchowe. Dzięki charakterystyce D oraz możliwości współpracy z akcesoriami serii DX3 sprawdza się w zróżnicowanych scenariuszach.

• Ochrona obwodów silnikowych, transformatorów i innych urządzeń indukcyjnych w rozdzielnicach przemysłowych i budynkowych.
• Zabezpieczenie podrozdzielnic w budynkach mieszkalnych, komercyjnych i użyteczności publicznej.
• Element systemu optymalnego rozdziału energii HX3 (do 125 A) – idealny do rozbudowanych instalacji wymagających selektywnego wyłączania.
• Możliwość łączenia z wyzwalaczami wzrostowymi, podnapięciowymi oraz napędami elektrycznymi w celu realizacji zdalnego sterowania i automatyki budynkowej.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Wyłącznik montować na szynie TH35 (DIN) w rozdzielnicy. Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego 20 A oraz spodziewanego obciążenia. Zaciski dokręcać momentem zalecanym przez producenta (szczegóły w instrukcji urządzenia).

FAQ

• Jaka jest znamionowa zdolność zwarciowa tego wyłącznika? Zgodnie z normą IEC/EN 60898-1 wynosi 10 kA, natomiast według IEC/EN 60947-2 – 16 kA. Obie wartości gwarantują skuteczne przerywanie zwarć w typowych instalacjach niskiego napięcia.
• Czy wyłącznik można rozbudować o styki pomocnicze lub wyzwalacze? Tak, seria DX3 umożliwia dołączenie styków pomocniczych, wyzwalaczy wzrostowych i podnapięciowych oraz napędów. Dzięki temu można realizować sygnalizację stanu, zdalne wyłączanie czy automatyzację obwodów.
• Jaka jest szerokość modułowa i sposób montażu? Wyłącznik ma szerokość 2 modułów (35 mm) i jest przeznaczony do montażu na szynie TH35 (DIN) w rozdzielnicach. Taka konstrukcja zapewnia stabilne mocowanie i szybką instalację.
