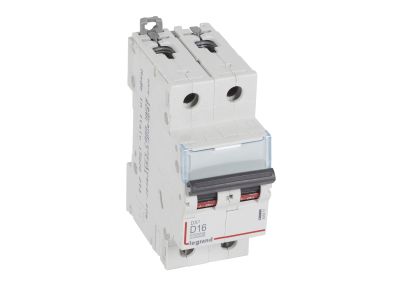

Wyłącznik nadprądowy S312 2P D 16A 10000A serii DX3 | 409451 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 serii DX3 (symbol 409451) to dwubiegunowy aparat o charakterystyce D i prądzie znamionowym 16 A. Zapewnia znamionową zwarciową zdolność łączeniową 10 kA według IEC/EN 60898-1 oraz 16 kA według IEC/EN 60947-2. Montowany na szynie TH35, zajmuje 2 moduły (35 mm), co pozwala na oszczędność miejsca w rozdzielnicy. Dźwignia załączająca w kolorze czarnym ułatwia identyfikację stanu pracy.

• Prąd znamionowy 16 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Charakterystyka D: wyzwalanie przy prądach od 10 do 20-krotności In – dedykowana do odbiorników o wysokim prądzie rozruchowym (silniki, transformatory).
• Zwarciowa zdolność łączeniowa 10 kA / 16 kA: wysoki poziom zabezpieczenia zwarciowego zgodny z normami IEC/EN 60898-1 oraz IEC/EN 60947-2, zapewniający selektywność i ciągłość zasilania.
• Szerokość 2 moduły (35 mm): kompaktowa budowa ułatwia montaż w standardowych rozdzielnicach i optymalizuje wykorzystanie miejsca.
• Możliwość rozbudowy: przystosowany do współpracy ze stykami pomocniczymi, wyzwalaczami, napędami oraz blokami różnicowoprądowymi z serii DX3 – elastyczna konfiguracja funkcji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA) oraz IEC/EN 60947-2 (16 kA). Posiada certyfikat CE i jest kompatybilny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A.

Zastosowanie

Dwubiegunowy wyłącznik nadprądowy S312 z charakterystyką D sprawdza się w obwodach wymagających selektywnego zabezpieczenia przed zwarciami i przeciążeniami. Szczególnie polecany do:

• Zabezpieczania obwodów silników elektrycznych i transformatorów o dużych prądach rozruchowych.
• Ochrony linii zasilających odbiorniki indukcyjne w instalacjach przemysłowych.
• Stosowania w rozdzielnicach głównych i podrozdzielnicach w budynkach komercyjnych i użyteczności publicznej.
• Integracji z systemem rozdziału energii HX3 – optymalne zarządzanie obciążeniami do 125 A.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 16 A oraz spodziewanego obciążenia. Momenty dokręcania zacisków oraz dopuszczalne długości odizolowania przewodów – zgodnie z dokumentacją producenta. Dozwolone jest łączenie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Czy wyłącznik S312 można wyposażyć w styk pomocniczy? Tak, urządzenie jest przystosowane do współpracy ze stykami pomocniczymi, wyzwalaczami (wzrostowymi i napięciowymi) oraz napędami z serii DX3. Montaż zgodny z instrukcją producenta.
• Jaka jest różnica między charakterystyką D a B lub C? Charakterystyka D powoduje wyzwalanie przy prądach od 10 do 20-krotności prądu znamionowego, co jest optymalne dla odbiorników o dużych prądach rozruchowych (np. silniki, transformatory). Charakterystyki B i C stosuje się odpowiednio do obwodów o mniejszych prądach rozruchowych.
• Czy wyłącznik jest kompatybilny z szyną grzebieniową? Tak, producent dopuszcza przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. Należy stosować szyny o odpowiednim przekroju i prądzie znamionowym.
