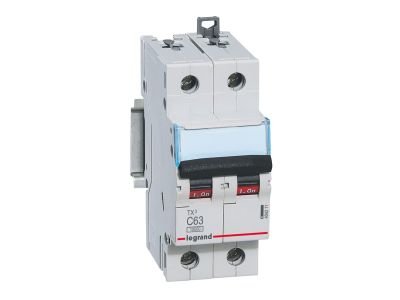

Wyłącznik nadprądowy S312 2P C 63A 10000A serii TX3 | 404211 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 o symbolu 404211 z serii TX3 to dwubiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 63 A. Dzięki znamionowej zwarciowej zdolności łączeniowej 10000 A (wg IEC 60898-1) oraz 16 kA (wg IEC 60947-2) zapewnia niezawodną ochronę przed zwarciami w instalacjach 230/400 V. Szerokość 2 modułów (35 mm) ułatwia montaż w rozdzielnicach.

• Prąd znamionowy 63 A: Zabezpiecza obwody o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów.
• Charakterystyka C: Przeznaczona do obwodów z urządzeniami o charakterze indukcyjnym i rozruchowym (silniki, transformatory), zapewniając selektywność wyzwalania.
• Znamionowa zwarciowa zdolność łączeniowa 10000 A (IEC 60898-1) / 16 kA (IEC 60947-2): Gwarantuje skuteczne przerywanie prądów zwarciowych w trudnych warunkach.
• Montaż na szynie TH35: Standardowe mocowanie w rozdzielnicach modułowych, szybki i pewny montaż.
• Kompatybilność z akcesoriami DX3: Możliwość rozbudowy o styki pomocnicze, wyzwalacze i napędy, co zwiększa funkcjonalność.

Zgodność z Normami

Wyłącznik nadprądowy S312 spełnia wymagania norm IEC 60898-1 (dla instalacji) oraz IEC 60947-2 (dla przemysłowych zastosowań). Posiada certyfikat CE, potwierdzający zgodność z europejskimi regulacjami.

Zastosowanie

Wyłącznik nadprądowy S312 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Zabezpieczanie obwodów odbiorczych z dużymi prądami rozruchowymi (silniki, sprężarki).
• Ochrona instalacji przed zwarciami i przeciążeniami w sieciach 230/400 V.
• Stosowanie w szafach sterowniczych oraz w systemach automatyki budynkowej.
• Jako zabezpieczenie główne lub odbiorcze w rozdzielnicach modułowych.

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 (35 mm). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać do prądu znamionowego 63 A. Moment dokręcania zacisków zgodnie z dokumentacją producenta. Nie należy podłączać bloków różnicowoprądowych bezpośrednio do wyłącznika – wymagane jest zastosowanie oddzielnego modułu różnicowoprądowego.

FAQ

• Czy wyłącznik nadprądowy S312 można stosować jako główny wyłącznik w rozdzielnicy? Tak, przy prądzie 63 A i charakterystyce C nadaje się do zabezpieczania obwodów głównych w instalacjach 230/400 V.
• Jaki stopień ochrony ma ten wyłącznik? Producent nie podaje konkretnego stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy ma IP20 od strony czołowej – w razie wątpliwości prosimy o kontakt.
• Czy można do niego podłączyć szynę grzebieniową? Tak, wyłącznik umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co ułatwia rozprowadzenie zasilania.
