Wyłącznik nadprądowy S312 2P C 63A 10000A serii DX3 | 409208 Legrand

Opis i Kluczowe Cechy

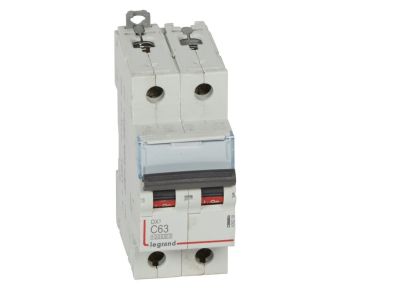

Wyłącznik nadprądowy S312 serii DX3 to dwubiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 63 A, przeznaczony do ochrony obwodów odbiorczych przed przeciążeniami i zwarciami w instalacjach 230/400 V~. Szerokość 2 modułów (35 mm na szynie TH35) pozwala na oszczędne zagospodarowanie miejsca w rozdzielnicy. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A zgodnie z IEC/EN 60898-1 oraz 16 kA według IEC/EN 60947-2 zapewnia skuteczną ochronę nawet w obwodach o wysokim potencjale zwarciowym.

• Prąd znamionowy 63 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, np. w instalacjach przemysłowych lub rozdzielnicach głównych, minimalizując ryzyko wyłączeń awaryjnych.
• Charakterystyka C (6–10×In): Odpowiednia do obwodów z silnikami, transformatorami i odbiornikami o dużym prądzie rozruchowym – selektywnie odróżnia zwarcia od krótkotrwałych przeciążeń.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (wg IEC/EN 60898-1) / 16 kA (wg IEC/EN 60947-2): Wysoka odporność na prądy zwarciowe, co zwiększa bezpieczeństwo instalacji i trwałość aparatu.
• Szerokość 2 modułów (35 mm): Umożliwia gęste upakowanie w rozdzielni, oszczędzając miejsce na szynie TH35 – idealne do nowych instalacji oraz modernizacji.
• Możliwość rozbudowy o akcesoria: Kompatybilność ze stykami pomocniczymi, wyzwalaczami, napędami serii DX3 oraz blokami różnicowoprądowymi – elastyczna konfiguracja bez konieczności wymiany aparatu.

Zgodność z Normami

Wyłącznik S312 spełnia wymagania norm IEC/EN 60898-1 (10 000 A – do zastosowań domowych i podobnych) oraz IEC/EN 60947-2 (16 kA – dla zastosowań przemysłowych). Posiada oznaczenie CE i jest zgodny z dyrektywami niskonapięciowymi, co potwierdza bezpieczeństwo użytkowania w instalacjach 230/400 V~.

Zastosowanie

Wyłącznik nadprądowy S312 znajduje zastosowanie w obwodach wymagających niezawodnej ochrony przed przeciążeniami i zwarciami, szczególnie tam, gdzie występują duże moce odbiorcze.

• Ochrona obwodów gniazd wtyczkowych, oświetlenia i urządzeń w budynkach mieszkalnych oraz komercyjnych.
• Zabezpieczenie linii zasilających silniki, pompy, klimatyzatory i inne odbiorniki o charakterystyce indukcyjnej (charakterystyka C).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w systemach Optymalnego Rozdziału Energii HX3 do 125 A.
• Współpraca z wyłącznikami różnicowoprądowymi, stykami pomocniczymi i wyzwalaczami – elastyczne systemy zabezpieczeń.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika nadprądowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i wymaganiami norm (zalecany przekrój dla 63 A – co najmniej 10 mm² Cu, ale ostatecznie według projektu instalacji). Moment dokręcania zacisków – stosować się do dokumentacji producenta. Dopuszcza się łączenie za pomocą szyn grzebieniowych (grzebieni) lub sztyftowych. Przed pierwszym włączeniem sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S312? Charakterystyka C oznacza, że wyzwalanie zwarciowe następuje przy prądzie 6–10 krotności prądu znamionowego (378–630 A), co zapewnia selektywność w obwodach z silnikami i transformatorami.
• Czy wyłącznik jest podświetlany? Czy ma wskaźnik zadziałania? W danych technicznych nie ma informacji o podświetleniu ani wskaźniku. Standardowy model posiada czarną dźwignię załączającą, a o zadziałaniu informuje jej położenie (dół = wyłączony).
• Czy mogę podłączyć do niego wyłącznik różnicowoprądowy? Tak, wyłącznik S312 umożliwia przyłączanie bloków różnicowoprądowych z serii DX3 (np. poprzez bezpośrednie połączenie lub szynę grzebieniową). Należy upewnić się, że suma prądów nie przekracza parametrów zestawu.
