Wyłącznik nadprądowy S312 2P C 50A 10000A serii TX3 | 404210 Legrand

Opis i Kluczowe Cechy

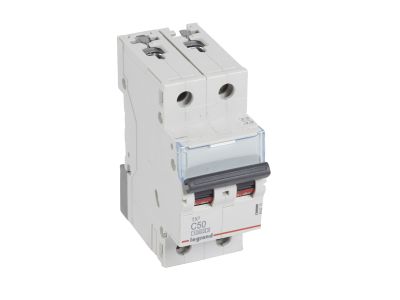

Wyłącznik nadprądowy S312 serii TX3 (symbol 404210) to dwubiegunowy aparat modułowy o prądzie znamionowym 50 A i charakterystyce C, przeznaczony do zabezpieczania instalacji elektrycznych przed skutkami przeciążeń i zwarć. Dzięki znamionowej zwarciowej zdolności łączeniowej 10000 A (wg IEC 60898-1) oraz 16 kA (wg IEC 60947-2) zapewnia skuteczną ochronę w obwodach o dużym potencjalnym prądzie zwarciowym. Szerokość 2 modułów (35 mm) umożliwia oszczędne zagospodarowanie szafy rozdzielczej.

• Prąd znamionowy 50 A: Zabezpiecza obwody o znacznym obciążeniu, takie jak linie zasilające piece, klimatyzatory czy rozdzielnice podrzędne, przed przeciążeniem i zwarciem.
• Charakterystyka C: Zaprojektowana do ochrony obwodów z odbiornikami o charakterze indukcyjnym i silnikowym, gdzie występują podwyższone prądy rozruchowe, zapewniając selektywność i unikanie zbędnych wyłączeń.
• Dwubiegunowość (2P): Jednoczesne odłączanie obu biegunów (L+N lub L+L) zwiększa bezpieczeństwo podczas prac serwisowych i izolację całego obwodu.
• Montaż na szynie TH35 (DIN): Standardowy uchwyt zatrzaskowy umożliwia szybki i pewny montaż w rozdzielnicach modułowych bez użycia narzędzi.
• Możliwość rozbudowy o akcesoria DX3: Opcjonalne styki pomocnicze, wyzwalacze wzrostowe i napędy pozwalają na zdalne monitorowanie i sterowanie wyłącznikiem, zwiększając funkcjonalność instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S312 serii TX3 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10000 A przy 230/400 V~) oraz IEC 60947-2 (16 kA przy 230/400 V~). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik nadprądowy S312 znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, biurowych i przemysłowych jako podstawowe zabezpieczenie obwodów odbiorczych. Sprawdza się w następujących scenariuszach:

• Zabezpieczenie obwodów gniazd wtyczkowych i oświetlenia w obiektach komercyjnych.
• Ochrona linii zasilających odbiorniki o charakterze silnikowym (np. pompy, wentylatory) dzięki charakterystyce C radzącej sobie z prądami rozruchowymi.
• Wykorzystanie jako zabezpieczenie przedlicznikowe w instalacjach mieszkaniowych (przy odpowiednim doborze selektywności).
• Integracja z systemami automatyki budynkowej poprzez podłączenie styków pomocniczych DX3 do sygnalizacji stanu i zdalnego odciążenia.

Wskazówki Montażowe

Montaż i demontaż wyłącznika nadprądowego S312 może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony potencjału. Urządzenie montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie w odpowiednim gnieździe rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i zabezpieczeniem; zalecany moment dokręcania zacisków – postępuj zgodnie z dokumentacją producenta (zwykle 2-3 Nm). Możliwe jest przyłączanie szyn grzebieniowych lub sztyftowych w celu szybkiego rozdziału faz. Listwy różnicowoprądowe nie mogą być podłączane bezpośrednio do tego wyłącznika.

FAQ

• Czy wyłącznik S312 może być używany jako łącznik izolacyjny? Wyłącznik nadprądowy S312 nie został zaprojektowany jako łącznik izolacyjny – nie posiada wyraźnej przerwy izolacyjnej. Do odłączania obwodu w celach serwisowych należy stosować rozłączniki lub wyłączniki główne.
• Jaka jest maksymalna długość przewodu, którą można podłączyć? Producent nie podaje konkretnego ograniczenia długości, ale przy doborze przekroju i długości należy uwzględnić spadek napięcia oraz impedancję pętli zwarciowej, aby zapewnić prawidłowe działanie zabezpieczeń.
• Czy do tego wyłącznika można podłączyć wyzwalacz wzrostowy? Tak, seria DX3 oferuje wyzwalacze wzrostowe (napięciowe) oraz styki pomocnicze, które można zamontować na wyłączniku S312. Montaż wymaga zgodności z instrukcją i przestrzegania dopuszczalnych parametrów.
