Wyłącznik nadprądowy S312 2P C 50A 10000A serii DX3 | 409207 Legrand

Opis i Kluczowe Cechy

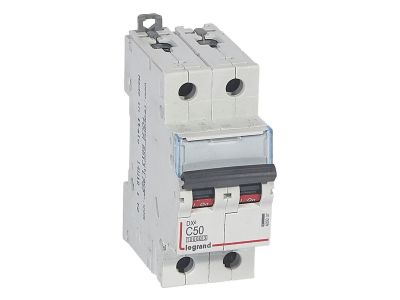

Wyłącznik nadprądowy S312 2P C 50A serii DX3 (indeks 409207) to dwubiegunowy kompaktowy wyłącznik o charakterystyce C, przeznaczony do ochrony obwodów prądu przemiennego 230/400 V. Prąd znamionowy 50 A w połączeniu z charakterystyką C zapewnia skuteczne zabezpieczenie przed przeciążeniami i zwarciami, przy jednoczesnej odporności na krótkotrwałe prądy rozruchowe. Szerokość 2 modułów (35 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 50 A: bezpieczne zabezpieczenie obwodów o znacznym obciążeniu – minimalizuje ryzyko przegrzania przewodów i uszkodzenia odbiorników.
• Charakterystyka C: wyzwalanie przy prądzie 5–10-krotności prądu znamionowego – idealna do obwodów z silnikami, transformatorami i innymi odbiornikami o charakterze rozruchowym.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): wysoka odporność na zwarcia, gwarantująca niezawodność nawet w instalacjach o dużym potencjale zwarciowym.
• Montaż na szynie TH35: szybki i stabilny montaż w standardowej rozdzielnicy, skraca czas instalacji.
• Kompatybilność z systemem HX3 (do 125 A) oraz możliwość wyposażenia w styki pomocnicze, wyzwalacze, napędy i bloki różnicowoprądowe z serii DX3: elastyczna rozbudowa układu zabezpieczeń bez konieczności wymiany wyłącznika.

Zgodność z Normami

Wyłącznik nadprądowy S312 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A) oraz IEC/EN 60947-2 (16 kA). Produkt posiada oznaczenie CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Dzięki charakterystyce C i prądowi 50 A wyłącznik nadaje się do ochrony obwodów o podwyższonej dynamice rozruchowej. Znajduje zastosowanie zarówno w instalacjach domowych, jak i przemysłowych.

• Zabezpieczanie obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Ochrona odbiorników silnikowych, pomp, sprężarek i urządzeń HVAC w obiektach przemysłowych i handlowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach systemów rozdziału energii z serii HX3.
• Element zabezpieczający w obwodach sterowania i automatyki budynkowej, gdzie wymagana jest charakterystyka C.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie mocuje się na szynie TH35 (DIN 35 mm). Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego 50 A. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta – zbyt słabe lub zbyt mocne dokręcenie może wpłynąć na działanie zabezpieczeń. Podczas użytkowania należy zwrócić uwagę na kompatybilność z szynami grzebieniowymi i sztyftowymi oraz na dostęp do dźwigni załączającej.

FAQ

• Czy wyłącznik S312 można wyposażyć w styk pomocniczy lub wyzwalacz? Tak, produkt umożliwia przyłączenie akcesoriów z serii DX3 – styków pomocniczych, wyzwalaczy wzrostowych i podnapięciowych oraz napędów. To ułatwia zdalne monitorowanie i automatykę.
• Dlaczego charakterystyka C jest zalecana do obwodów silnikowych? Charakterystyka C wyzwala przy prądzie 5-10-krotności prądu znamionowego, co pozwala uniknąć niepotrzebnych zadziałań podczas rozruchu silników (krótkotrwały prąd rozruchowy często przekracza prąd znamionowy). Jednocześnie zapewnia szybkie odłączenie w przypadku zwarcia.
• Jaka jest faktyczna zdolność zwarciowa wyłącznika – 10 000 A czy 16 kA? Obie wartości są poprawne – urządzenie spełnia normę IEC/EN 60898-1 (10 000 A) oraz IEC/EN 60947-2 (16 kA). W praktyce dla typowych instalacji domowych i przemysłowych wystarczająca jest wartość 10 000 A. W przypadku wymagań wyższych zdolności zwarciowych (np. w rozdzielnicach przemysłowych) stosuje się wartość 16 kA zgodnie z normą IEC 60947-2.
