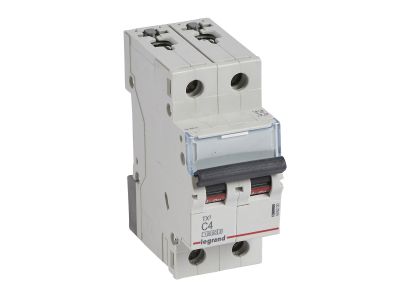

Wyłącznik nadprądowy S312 2P C 4A 10kA serii TX3 | 404200 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 serii TX3 (symbol 404200) to dwubiegunowy aparat modułowy o prądzie znamionowym 4 A i charakterystyce C. Zapewnia skuteczną ochronę przewodów i odbiorników przed skutkami zwarć oraz przeciążeń w instalacjach 230/400 V~. Dzięki szerokości 2 modułów (35 mm) oszczędza miejsce na szynie TH35, a znamionowa zwarciowa zdolność łączeniowa wynosząca 10 kA (IEC 60898‑1) / 16 kA (IEC 60947‑2) gwarantuje bezpieczne wyłączenie nawet przy wysokim prądzie zwarciowym.

• Prąd znamionowy 4 A / charakterystyka C: odpowiedni do zabezpieczania obwodów z odbiornikami o podwyższonym prądzie rozruchu, takimi jak silniki, transformatory czy oprawy oświetleniowe.
• Zwarciowa zdolność łączeniowa 10 kA (IEC 60898‑1) / 16 kA (IEC 60947‑2): pewne wyłączanie zwarć o dużych prądach, co zwiększa bezpieczeństwo instalacji i urządzeń końcowych.
• Montaż na szynie TH35 (2 moduły): kompaktowa konstrukcja ułatwia zabudowę w rozdzielnicach i oszczędza miejsce dla innych aparatów.
• Możliwość wyposażenia w akcesoria serii DX3: styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy umożliwiają rozbudowę funkcji sterowania i sygnalizacji.
• Przyłączanie za pomocą szyn grzebieniowych lub sztyftowych: szybki i przejrzysty montaż w grupach instalacyjnych, redukujący czas prac elektrycznych.

Zgodność z Normami

Wyłącznik nadprądowy S312 spełnia wymagania norm IEC 60898‑1 (zdolność łączeniowa 10 kA przy 230/400 V~) oraz IEC 60947‑2 (zdolność łączeniowa 16 kA przy 230/400 V~). Posiada certyfikat CE i jest zgodny z europejskimi standardami bezpieczeństwa dla wyłączników nadprądowych.

Zastosowanie

Wyłącznik nadprądowy S312 znajduje zastosowanie w rozdzielnicach instalacji niskiego napięcia, gdzie wymagana jest niezawodna ochrona przewodów i odbiorników przy prądzie znamionowym 4 A. Sprawdzi się zarówno w obiektach mieszkalnych, jak i komercyjnych.

• Ochrona obwodów oświetleniowych z oprawami LED lub fluorescencyjnymi o łącznym prądzie do 4 A.
• Zabezpieczenie małych silników, wentylatorów i pomp o podwyższonym prądzie rozruchu (charakterystyka C).
• Zastosowanie w szafach sterowniczych i automatyce budynkowej jako element zabezpieczenia obwodów pomocniczych.
• Ochrona gniazd wtyczkowych i linii zasilających o niewielkim obciążeniu, np. w sterownikach PLC lub przekaźnikach.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S312 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie oraz upewnić się, że obwód jest odizolowany od zasilania. Aparat montuje się na szynie TH35 (DIN) przez zatrzaśnięcie. Przekrój przewodów przyłączanych do zacisków należy dobrać zgodnie z normami oraz prądem znamionowym 4 A (zalecany przekrój 1–2,5 mm²). Moment dokręcania zacisków musi być zgodny z dokumentacją producenta (typowy zakres 1,2–1,8 Nm). Wyłącznik może być łączony szynami grzebieniowymi lub sztyftowymi; nie dopuszcza się bezpośredniego podłączania bloków różnicowoprądowych.

FAQ

• Czy wyłącznik S312 można podłączyć bezpośrednio do wyłącznika różnicowoprądowego? Nie, aparat nie pozwala na przyłączanie bloków różnicowoprądowych – do ochrony różnicowoprądowej należy stosować oddzielne wyłączniki RCD z odpowiednim zaciskiem szyn.
• Jaka jest charakterystyka wyzwalania dla charakterystyki C? Charakterystyka C oznacza wyzwalanie przy prądzie 5–10-krotności prądu znamionowego (In), co dla 4 A daje zakres 20–40 A – idealne do obwodów z silnikami i transformatorami.
• Czy można zainstalować styk pomocniczy do sygnalizacji zadziałania wyłącznika? Tak, wyłącznik umożliwia montaż styków pomocniczych, wyzwalaczy i napędów z dedykowanej serii DX3, co pozwala na zdalne monitorowanie i sterowanie.
