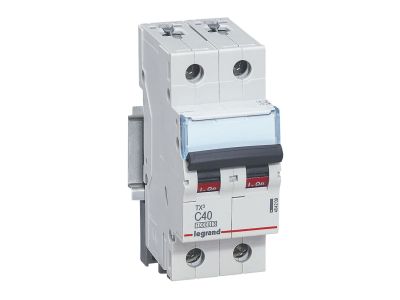

Wyłącznik nadprądowy S312 2P C 40A 10kA serii TX3 | 404209 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy serii TX3, symbol 404209, to dwubiegunowy aparat modułowy o prądzie znamionowym 40 A i charakterystyce C. Zapewnia skuteczną ochronę przeciążeniową i zwarciową w obwodach jednofazowych i trójfazowych (230/400 V~). Szerokość 2 modułów (35 mm) pozwala na oszczędność miejsca w rozdzielnicy, a wysoka zdolność zwarciowa gwarantuje bezpieczeństwo nawet przy dużych prądach zwarcia.

• Prąd znamionowy 40 A – charakterystyka C: Zabezpiecza obwody o zwiększonym prądzie rozruchu (silniki, transformatory) przed przeciążeniem i zwarciem, wyzwalając z opóźnieniem przy prądach od 5 do 10 razy większych od nominalnego.
• Znamionowa zdolność zwarciowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Pewne rozłączanie prądów zwarciowych w instalacjach domowych i przemysłowych bez ryzyka uszkodzenia aparatu lub pożaru.
• Montaż na szynie TH35 (DIN): Szybki i stabilny montaż w rozdzielnicach modułowych zgodny z europejskim standardem.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Rozszerza funkcjonalność o sygnalizację zdalną, wyzwalanie napięciowe lub automatyczne załączanie – bez konieczności wymiany całego wyłącznika.
• Dźwignia załączająca w kolorze czarnym: Wizualne potwierdzenie stanu pracy – dźwignia w pozycji górnej oznacza załączenie, w dolnej – wyłączenie, co ułatwia identyfikację w szafie.

Zgodność z Normami

Wyłącznik nadprądowy serii TX3 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2. Posiada certyfikację CE, co potwierdza zgodność z europejskimi przepisami bezpieczeństwa i jakości. Parametry zwarciowe deklarowane są odpowiednio: 10 000 A według IEC 60898-1 oraz 16 000 A według IEC 60947-2 dla napięcia 230/400 V~.

Zastosowanie

Wyłącznik nadprądowy S312 2P C40A znajduje zastosowanie w zabezpieczaniu obwodów odbiorczych w instalacjach budynków mieszkalnych, biurowych, handlowych i lekkim przemyśle. Charakterystyka C jest szczególnie rekomendowana do obwodów z odbiornikami o dużym prądzie rozruchowym.

• Ochrona obwodów gniazd wtyczkowych i oświetleniowych w budynkach użyteczności publicznej.
• Zabezpieczenie linii zasilających silniki, pompy, sprężarki i inne urządzenia z silnikami indukcyjnymi.
• Stosowanie jako wyłącznik nadprądowy w rozdzielnicach głównych i podrozdzielnicach w instalacjach przemysłowych.
• Zabezpieczenie obwodów sterowania (styczników, przekaźników) przed zwarciem w szafach automatyki.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Szerokość modułu wynosi 2 x 17,5 mm – należy uwzględnić to przy planowaniu rozmieszczenia aparatury. Przyłącza przewodów wykonuje się zgodnie z dokumentacją producenta – zalecany moment dokręcania śrub oraz przekrój przewodów dobrać do prądu znamionowego 40 A (min. 6 mm² dla Cu). Możliwe jest łączenie za pomocą szyn grzebieniowych lub sztyftowych, co przyspiesza instalację. Nie ma możliwości dołączania bloków różnicowoprądowych bezpośrednio do wyłącznika – w takim przypadku należy zastosować oddzielny wyłącznik różnicowoprądowy.

FAQ

• Czy wyłącznik nadprądowy ma podświetlenie? Nie, aparat nie jest wyposażony w podświetlenie. Stan załączenia informuje położenie czarnej dźwigni – góra = załączony, dół = wyłączony.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje konkretnego stopnia ochrony dla samego wyłącznika. Dla aparatury modułowej montowanej w rozdzielnicach, w suchych pomieszczeniach wewnętrznych, standardowo przyjmuje się IP20. W przypadku instalacji w środowisku wilgotnym lub zapylonym należy zastosować odpowiednią obudowę.
• Czy wyłącznik można wyposażyć w styk pomocniczy? Tak, wyłącznik serii TX3 umożliwia dołączenie styków pomocniczych, wyzwalaczy i napędów z serii DX3 (np. styk sygnalizacyjny, wyzwalacz wzrostowy/napięciowy). Dzięki temu możliwa jest zdalna sygnalizacja stanu lub automatyczne wyłączenie.
