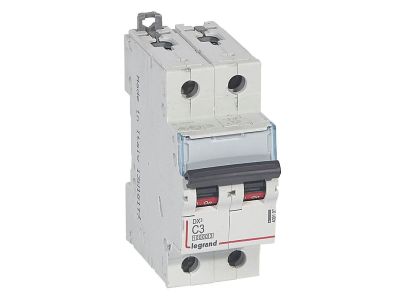

Wyłącznik nadprądowy S312 2P C 3A 10000A serii DX3 | 409197 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 z serii DX3 (symbol 409197) to dwubiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 3 A, przeznaczony do ochrony obwodów przed zwarciami i przeciążeniami w sieciach 230/400 V~. Dzięki znamionowej zdolności zwarciowej 10 kA (wg IEC/EN 60898-1) oraz 16 kA (wg IEC/EN 60947-2) zapewnia wysokie bezpieczeństwo w warunkach awaryjnych. Szerokość 2 modułów (35 mm) ułatwia montaż w rozdzielnicach na szynie TH35.

• Zdolność zwarciowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): gwarantuje bezpieczne wyłączenie nawet przy ekstremalnych prądach zwarciowych, chroniąc instalację i odbiorniki.
• Charakterystyka C (wyzwalanie 5–10 × In): idealna do obwodów z silnikami i transformatorami o umiarkowanym prądzie rozruchu, zapewnia selektywność w rozdzielnicach.
• Prąd znamionowy 3 A: precyzyjna ochrona obwodów o niskim obciążeniu, np. oświetlenia, sterowania, czujników.
• Szerokość 2 modułów (35 mm): oszczędność miejsca w rozdzielnicy, łatwa instalacja na szynie TH35 oraz możliwość przyłączania szyn grzebieniowych.
• Kompatybilność z akcesoriami serii DX3: możliwość wyposażenia w styki pomocnicze, wyzwalacze wzrostowe, napędy oraz bloki różnicowoprądowe – elastyczna rozbudowa funkcji.

Zgodność z Normami

Wyłącznik nadprądowy S312 DX3 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zdolność zwarciowa 10 kA) oraz IEC/EN 60947-2 (znamionowa zdolność zwarciowa 16 kA). Posiada certyfikację CE, co potwierdza zgodność z obowiązującymi przepisami dla aparatury modułowej.

Zastosowanie

Wyłącznik nadprądowy S312 znajduje zastosowanie w instalacjach niskiego napięcia do ochrony przewodów i odbiorników przed skutkami przeciążeń i zwarć. Idealnie sprawdza się w rozdzielnicach mieszkaniowych, biurowych i przemysłowych.

• Ochrona obwodów oświetleniowych oraz gniazd w budynkach mieszkalnych i administracyjnych.
• Zabezpieczenie obwodów sterowania, automatyki budynkowej (BMS), HVAC i systemów sygnalizacji.
• Stosowany w rozdzielnicach przemysłowych do ochrony silników małej mocy i urządzeń sterujących.
• Jako wyłącznik główny lub odbiorczy w podrozdzielnicach o niewielkim obciążeniu (max 3 A).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Aparat przeznaczony jest do instalacji na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym i lokalnymi przepisami. Moment dokręcania zacisków oraz dopuszczalny przekrój przewodów podano w dokumentacji technicznej producenta. Urządzenie można przyłączać za pomocą szyn grzebieniowych lub sztyftowych – należy zapewnić odpowiednie odstępy izolacyjne.

FAQ

• Jaka jest różnica między zdolnością zwarciową 10 kA a 16 kA? Znamionowa zdolność zwarciowa 10 kA odpowiada normie IEC/EN 60898-1 (zastosowanie typowe w budownictwie mieszkaniowym), natomiast 16 kA wg IEC/EN 60947-2 dotyczy zastosowań przemysłowych. Wyłącznik spełnia obie normy, co zwiększa uniwersalność.
• Czy wyłącznik S312 można podłączyć do wyłącznika różnicowoprądowego? Tak, aparat umożliwia bezpośrednie przyłączenie bloków różnicowoprądowych z serii DX3, tworząc kompaktowy zestaw ochrony przeciwporażeniowej.
• Jaka jest szerokość wyłącznika i czy jest kompatybilny z typowymi rozdzielnicami? Szerokość wynosi 2 moduły (35 mm), co pozwala na montaż w standardowych rozdzielnicach na szynie TH35. Wyłącznik współpracuje z szynami grzebieniowymi oraz akcesoriami modułowymi.
