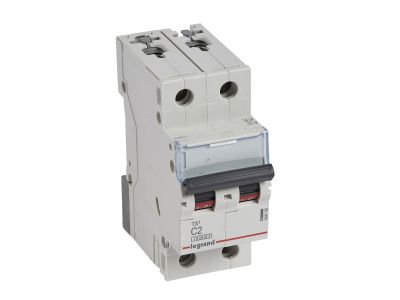

Wyłącznik nadprądowy S312 2P C 2A 10kA serii TX3 | 404198 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 2P C 2A 10kA serii TX3 (numer katalogowy 404198) przeznaczony jest do zabezpieczania obwodów elektrycznych przed skutkami przeciążeń i zwarć. Dwubiegunowa wersja o charakterystyce C i prądzie znamionowym 2 A zapewnia selektywne wyłączanie w przypadku obciążeń o umiarkowanym prądzie rozruchowym. Szerokość 2 modułów (35 mm) pozwala na oszczędność miejsca w rozdzielnicy, a montaż na szynie TH35 oraz możliwość stosowania szyn grzebieniowych ułatwia instalację.

• Prąd znamionowy 2 A i charakterystyka C: idealny do zabezpieczania obwodów sterowania, oświetlenia oraz małych odbiorników o podwyższonym prądzie rozruchowym – bezpieczne dopasowanie do obciążenia.
• Zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): wysoka wytrzymałość na zwarcia, gwarantująca bezpieczeństwo instalacji nawet w sieciach o dużym prądzie zwarciowym.
• Szerokość 2 moduły (35 mm): kompaktowa budowa pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicach modułowych.
• Montaż na szynie TH35 i przyłączanie szynami grzebieniowymi: szybki i uporządkowany montaż, łatwe zarządzanie przewodami i rozbudowa instalacji.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: rozszerzalność funkcji o sygnalizację stanu i zdalne sterowanie bez konieczności wymiany aparatu.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 60898-1 (zwarciowa zdolność łączeniowa 10 kA przy 230/400 V~) oraz IEC 60947-2 (16 kA przy 230/400 V~), co potwierdza jego niezawodność i bezpieczeństwo w instalacjach przemysłowych i budynkowych. Posiada certyfikację CE.

Zastosowanie

Wyłącznik nadprądowy S312 C 2A znajduje zastosowanie w instalacjach wymagających selektywnej ochrony przed przeciążeniem i zwarciem, szczególnie przy obciążeniach o charakterze rezystancyjnym i indukcyjnym o niewielkiej mocy.

• Zabezpieczanie obwodów sterowania, przekaźników, styczników i układów automatyki budynkowej.
• Ochrona obwodów oświetleniowych (LED, świetlówki) oraz gniazd wtyczkowych w obiektach komercyjnych i mieszkalnych.
• Zabezpieczanie małych silników, transformatorów i urządzeń o umiarkowanym prądzie rozruchowym.
• Stosowanie w rozdzielnicach modułowych jako element ochrony obwodów odbiorczych w instalacjach 230/400 V.

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przewody należy przyłączać z zachowaniem odpowiedniego momentu dokręcania zgodnego z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego obwodu. Możliwe jest stosowanie szyn grzebieniowych dla szybszego okablowania grup obwodów. Nie ma możliwości dołączania bloków różnicowoprądowych.

FAQ

• Jakie napięcie znamionowe ma wyłącznik S312 404198? Napięcie znamionowe wynosi 230/400 V prądu przemiennego (AC), co pozwala na stosowanie w instalacjach jednofazowych i trójfazowych.
• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka C – zadziała przy prądzie zwarciowym od 5 do 10 razy większym od prądu znamionowego, co jest optymalne dla obciążeń o podwyższonym prądzie rozruchowym (np. silniki, transformatory).
• Czy można podłączyć do niego wyłącznik różnicowoprądowy? Nie, wyłącznik S312 serii TX3 nie umożliwia przyłączania bloków różnicowoprądowych. Do ochrony różnicowoprądowej należy zastosować oddzielny wyłącznik RCD.
