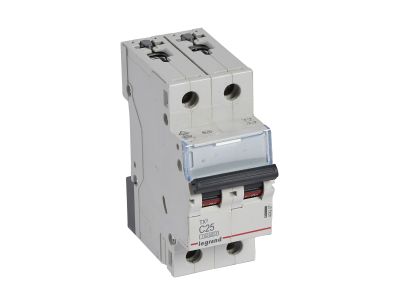

Wyłącznik nadprądowy S312 2P C 25A 10000A serii TX3 | 404207 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 serii TX3 o symbolu 404207 to dwubiegunowe urządzenie ochronne o prądzie znamionowym 25 A i charakterystyce C. Przeznaczony do instalacji w rozdzielnicach na szynie TH35, zajmuje 2 moduły (35 mm). Dzięki zwarciowej zdolności łączeniowej 10 000 A według IEC 60898-1 oraz 16 kA według IEC 60947-2 zapewnia skuteczne zabezpieczenie w warunkach zwarcia, chroniąc przewody i odbiorniki przed uszkodzeniem.

• Prąd znamionowy 25 A: Umożliwia bezpieczną pracę w obwodach o średnim obciążeniu, np. instalacjach gniazd wtyczkowych lub oświetleniowych.
• Charakterystyka C: Gwarantuje selektywne wyzwalanie przy prądach zwarciowych – idealna dla obwodów z silnikami, transformatorami i odbiornikami o charakterze indukcyjnym.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka skuteczność wyłączania prądów zwarciowych bez ryzyka zniszczenia aparatu.
• Szerokość 2 modułów (35 mm): Oszczędność miejsca w rozdzielnicy, łatwy montaż obok innych urządzeń modułowych.
• Możliwość rozbudowy o akcesoria serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe i napędy – zwiększa funkcjonalność i umożliwia zdalne sterowanie.

Zgodność z Normami

Wyłącznik nadprądowy S312 spełnia wymagania norm IEC 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada oznaczenie CE oraz jest zgodny z wymogami dyrektyw Unii Europejskiej.

Zastosowanie

Dwubiegunowy wyłącznik o charakterystyce C sprawdza się w instalacjach wymagających selektywnego zabezpieczenia przed przeciążeniem i zwarciem. Stosowany jest w rozdzielnicach mieszkaniowych, biurowych i lekkiego przemysłu.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczenie obwodów odbiorników o charakterze indukcyjnym (silniki, klimatyzatory, pompy).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie przedlicznikowe lub odbiorcze.
• Element ochronny w systemach automatyki budynkowej – współpraca z akcesoriami DX3 do sygnalizacji i zdalnego wyzwalania.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy wyłączniku mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Urządzenie montuje się na szynie montażowej TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 25 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – stosować się do danych producenta podanych w dołączonej dokumentacji.

FAQ

• Czym charakteryzuje się wyłącznik nadprądowy o charakterystyce C? Charakterystyka C oznacza, że wyzwalacz termobimetalowy reaguje na przeciążenia, a elektromagnetyczny wyzwala przy prądzie zwarciowym od 5 do 10 krotności prądu znamionowego. Dlatego nadaje się do obwodów z odbiornikami o dużej wartości prądu rozruchu (silniki, transformatory).
• Czy do tego wyłącznika można podłączyć blok różnicowoprądowy? Nie – producent nie przewiduje bezpośredniego przyłączania bloków różnicowoprądowych do serii S312 TX3. W razie potrzeby ochrony różnicowoprądowej należy zastosować osobny wyłącznik różnicowoprądowy w rozdzielnicy.
• Jakie akcesoria można zastosować z wyłącznikiem S312? Wyłącznik można wyposażyć w styki pomocnicze (sygnalizacja stanu załączenia), wyzwalacze wzrostowe i napięciowe oraz napędy silnikowe z serii DX3. Umożliwia to zdalne wyłączanie oraz monitorowanie obwodu.
