Wyłącznik nadprądowy S312 2P C 25A 10000A serii DX3 | 409204 Legrand

Opis i Kluczowe Cechy

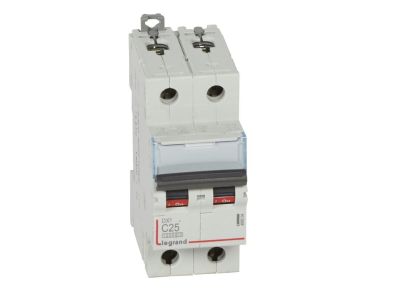

Wyłącznik nadprądowy S312 z serii DX3 (numer katalogowy 409204) to dwubiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 25 A. Dzięki znamionowej zwarciowej zdolności łączeniowej do 10 kA (zgodnie z IEC/EN 60898-1) oraz 16 kA (zgodnie z IEC/EN 60947-2) zapewnia skuteczną ochronę instalacji w warunkach zwarciowych. Montowany na szynie TH35, zajmuje tylko 2 moduły (35 mm), co pozwala oszczędzić miejsce w rozdzielnicy.

• Prąd znamionowy 25 A i charakterystyka C: Gwarantuje niezawodną ochronę obwodów o znacznym obciążeniu, w tym obwodów z silnikami, transformatorami i odbiornikami o charakterze indukcyjnym – skutecznie reaguje na przeciążenia oraz zwarcia bez zbędnych wyłączeń przy typowych udarach prądowych.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Wysoka odporność na prądy zwarciowe zapewnia bezpieczeństwo instalacji i ciągłość zasilania nawet w trudnych warunkach sieciowych.
• Szerokość 2 moduły (35 mm): Kompaktowa budowa ułatwia gęste rozmieszczenie aparatury w rozdzielnicy, zwiększając elastyczność projektowania.
• Możliwość rozbudowy o akcesoria serii DX3: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze (napięciowe, podnapięciowe) oraz napędy zdalne – dostosowuje się do potrzeb automatyki i zdalnego sterowania.
• Kompatybilność z blokami różnicowoprądowymi i szynami grzebieniowymi: Umożliwia łatwe łączenie z wyłącznikami różnicowoprądowymi oraz szybkie okablowanie za pomocą szyn grzebieniowych lub sztyftowych, przyspieszając montaż.

Zgodność z Normami

Wyłącznik nadprądowy S312 serii DX3 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2. Posiada certyfikat CE, potwierdzający zgodność z europejskimi dyrektywami. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia 230/400 V~.

Zastosowanie

Wyłącznik nadprądowy S312 znajduje zastosowanie w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych, gdzie wymagana jest niezawodna ochrona przewodów i odbiorników przed skutkami przeciążeń i zwarć.

• Ochrona obwodów odbiorczych w instalacjach oświetleniowych, gniazd wtyczkowych i urządzeń AGD.
• Zabezpieczanie obwodów silnikowych, transformatorów i urządzeń o charakterze indukcyjnym (dzięki charakterystyce C).
• Jako wyłącznik główny w rozdzielnicach podrzędnych lub szafach sterowniczych.
• Integracja z systemami automatyki budynkowej – współpraca z wyzwalaczami i stykami pomocniczymi do sygnalizacji stanu i zdalnego wyłączania.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S312 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w instalacji. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Sposób podłączenia przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta. Przekrój przewodów musi być dobrany do prądu znamionowego 25 A i warunków zwarciowych. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłączyć napięcie zasilające.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S312? Wyłącznik posiada charakterystykę C, co oznacza, że wyzwala przy prądzie od 5 do 10-krotności prądu znamionowego. Jest przeznaczony do obwodów z odbiornikami o podwyższonym prądzie rozruchu, takimi jak silniki, transformatory czy zasilacze impulsowe.
• Czy można podłączyć do tego wyłącznika blok różnicowoprądowy? Tak, wyłącznik S312 umożliwia bezpośrednie przyłączenie bloków różnicowoprądowych z serii DX3, co pozwala utworzyć kompaktowy wyłącznik różnicowoprądowo-nadprądowy (RCBO).
• Jaką zdolność zwarciową ma ten wyłącznik? Znamionowa zwarciowa zdolność łączeniowa wynosi 10 000 A według normy IEC/EN 60898-1 (dla 230/400 V~) oraz 16 000 A według normy IEC/EN 60947-2 (dla 230/400 V~). Wyższa wartość dotyczy zastosowań przemysłowych.
