Wyłącznik nadprądowy S312 2P C 20A 10kA serii DX3 | 409203 Legrand

Opis i Kluczowe Cechy

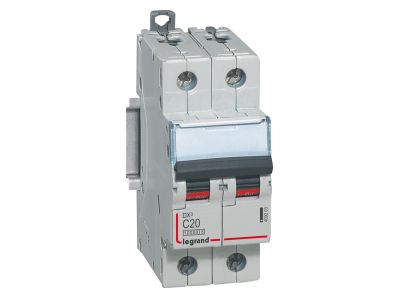

Wyłącznik nadprądowy S312 serii DX3 (symbol 409203) to dwubiegunowy aparat modułowy o szerokości 2 modułów (35 mm), przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami. Charakterystyka C i prąd znamionowy 20 A zapewniają bezpieczną pracę przy obciążeniach o podwyższonym prądzie rozruchowym, a znamionowa zwarciowa zdolność łączeniowa 10 kA (wg IEC/EN 60898-1) gwarantuje skuteczne przerywanie zwarć w typowych instalacjach niskiego napięcia. Dzięki parametrom 230/400 V~ sprawdza się zarówno w obwodach jednofazowych, jak i trójfazowych.

• Prąd znamionowy 20 A, charakterystyka C: Zabezpiecza odbiorniki o prądach rozruchowych (np. silniki, transformatory) przed zwarciem i przeciążeniem, zapewniając selektywność w rozdzielnicach.
• Zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Wysoka skuteczność wyłączania zwarć – bezpieczeństwo instalacji nawet przy dużych prądach zwarciowych.
• Szerokość 2 modułów (35 mm): Oszczędność miejsca w rozdzielnicy, łatwy montaż w standardowych szafkach modułowych.
• Montaż na szynie TH35: Szybki i pewny montaż bez narzędzi, zgodny z systemami rozdzielczymi DIN.
• Możliwość rozbudowy: Przyłącze szyn grzebieniowych/sztyftowych, kompatybilność ze stykami pomocniczymi, wyzwalaczami, napędami i blokami różnicowoprądowymi z serii DX3 – elastyczne dostosowanie do potrzeb instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S312 spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenie instalacji) oraz IEC/EN 60947-2 (zastosowania przemysłowe). Posiada certyfikat CE i jest przeznaczony do montażu w instalacjach zgodnych z aktualnymi przepisami.

Zastosowanie

Dwubiegunowy wyłącznik nadprądowy S312 2P C 20A znajduje zastosowanie w rozdzielnicach niskiego napięcia – zarówno w budynkach mieszkalnych, jak i komercyjnych oraz przemysłowych. Służy do ochrony linii oświetleniowych, gniazd wtykowych, obwodów sterowniczych oraz odbiorników o charakterze silnie indukcyjnym.

• Ochrona obwodów jednofazowych (230 V) i trójfazowych (400 V) przed przeciążeniem i zwarciem.
• Zabezpieczenie linii zasilających silniki, sprężarki, klimatyzatory i inne urządzenia z prądem rozruchowym.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w systemie Optymalnego Rozdziału Energii HX3 (do 125 A).
• Podstawa do budowy układów selektywnego wyłączania w instalacjach wieloobwodowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S312 może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (minimum E do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Aparat montuj na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania śrub zacisków oraz przekrój przewodów dobieraj zgodnie z dokumentacją producenta – dla prądu 20 A zalecany przekrój 2,5–6 mm² (Cu). Pamiętaj o zachowaniu odpowiednich odstępów izolacyjnych i wentylacji.

FAQ

• Do jakich obwodów najlepiej nadaje się charakterystyka C 20 A? Charakterystyka C (5–10 In) jest zalecana do obwodów, w których występują podwyższone prądy rozruchowe – np. silniki, transformatory, oświetlenie wyładowcze. Przy prądzie 20 A zabezpiecza obciążenia o mocy do około 4,6 kW (230 V) lub 13,8 kW (400 V).
• Czy można do tego wyłącznika podłączyć wyzwalacz wzrostowy lub styk pomocniczy? Tak, seria DX3 oferuje dedykowane akcesoria: styki pomocnicze (sygnalizacja położenia), wyzwalacze wzrostowe i podnapięciowe oraz napędy silnikowe – wszystkie kompatybilne z modelem S312.
• Jaka jest szerokość modułu i czy montaż wymaga specjalnych narzędzi? Szerokość wynosi 2 moduły (35 mm). Montaż na szynie TH35 odbywa się ręcznie – bez użycia narzędzi – przez zatrzaśnięcie aparatu na wsporniku.
