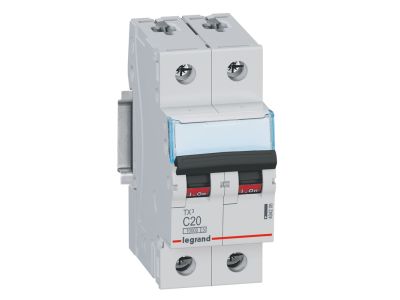

Wyłącznik nadprądowy S312 2P C 20A 10000A serii TX3 | 404206 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 z serii TX3 (symbol 404206) to dwubiegunowy aparat modułowy o prądzie znamionowym 20 A i charakterystyce wyzwalania C. Przeznaczony do pracy w instalacjach ~230/400 V, zapewnia skuteczną ochronę przeciążeniową i zwarciową. Dzięki znamionowej zwarciowej zdolności łączeniowej 10000 A (IEC 60898-1) oraz 16 kA (IEC 60947-2) radzi sobie z dużymi prądami zwarciowymi bez ryzyka uszkodzenia. Szerokość 2 modułów (35 mm) ułatwia zabudowę w rozdzielnicach.

• Prąd znamionowy 20 A: Dopasowany do zabezpieczania obwodów o średnim obciążeniu, np. gniazd, oświetlenia lub mniejszych urządzeń.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10 krotności prądu znamionowego – idealna do odbiorników o podwyższonym prądzie rozruchowym, takich jak silniki, kompresory czy transformatory.
• Znamionowa zwarciowa zdolność łączeniowa 10000 A (wg IEC 60898-1) / 16 kA (wg IEC 60947-2): Wysoka odporność na zwarcia, zapewniająca trwałość i bezpieczeństwo instalacji nawet w trudnych warunkach.
• Szerokość 2 modułów (35 mm): Kompaktowa budowa ułatwia planowanie rozdzielnic i oszczędza miejsce na szynie TH35.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX3, co zwiększa funkcjonalność w systemach automatyki.

Zgodność z Normami

Wyłącznik nadprądowy S312 TX3 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2, co potwierdza jego przydatność do ochrony obwodów w instalacjach niskiego napięcia. Posiada oznaczenie CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Dzięki charakterystyce C i kompaktowej budowie wyłącznik sprawdza się w różnorodnych instalacjach przemysłowych i komercyjnych.

• Zabezpieczanie obwodów silników, wentylatorów, pomp – tam gdzie wymagana jest ochrona przed zwarciem i przeciążeniem przy jednoczesnej tolerancji krótkotrwałych prądów rozruchowych.
• Ochrona linii zasilających gniazda wtykowe i odbiorniki biurowe w instalacjach budynków użyteczności publicznej.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako element selektywnej ochrony przed zwarciem.
• Integracja z systemami automatyki budynkowej dzięki możliwości podłączenia styków pomocniczych i napędów z serii DX3.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Do podłączenia przewodów należy stosować przekrój dobrany do prądu znamionowego 20 A, a moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. Nie ma możliwości dołączania bloków różnicowoprądowych.

FAQ

• Czy wyłącznik nadprądowy S312 ma podświetlenie? Nie, wyłącznik nie jest wyposażony w sygnalizację świetlną. Stan załączenia/działania wskazuje położenie dźwigni (czarna dźwignia).
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy osiąga ochronę IP20 przed dotykiem, a pełna ochrona obudowy zależy od zastosowanej rozdzielnicy.
• Jaki jest tryb pracy styku? Wyłącznik pracuje w trybie samoczynnego wyzwalania – w przypadku przeciążenia lub zwarcia rozłącza obwód bez ingerencji użytkownika. Przywrócenie zasilania następuje ręcznie przez dźwignię.
