Wyłącznik nadprądowy S312 2P C 1A 10kA serii TX3 | 404197 Legrand

Opis i Kluczowe Cechy

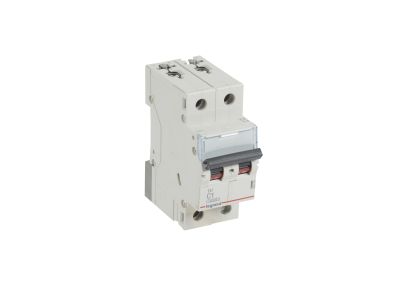

Wyłącznik nadprądowy S312 z serii TX3 to dwubiegunowy aparat modułowy o prądzie znamionowym 1 A i charakterystyce C. Jego znamionowa zwarciowa zdolność łączeniowa wynosi 10 kA (według IEC 60898-1) / 16 kA (według IEC 60947-2), co zapewnia pewne wyłączanie zwarć i chroni instalację. Szerokość 2 modułów (35 mm) pozwala na oszczędność miejsca w rozdzielnicy, a montaż na szynie TH35 ułatwia instalację. Produkt umożliwia rozbudowę o styki pomocnicze, wyzwalacze i napędy z serii DX3.

• Prąd znamionowy 1 A: Precyzyjne zabezpieczenie obwodów o małym obciążeniu, np. oświetleniowych lub sterujących, bez ryzyka przegrzania przewodów.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10 krotności prądu znamionowego – optymalne dla obwodów z silnikami, transformatorami i odbiornikami indukcyjnymi.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka odporność na zwarcia, gwarantująca niezawodne działanie nawet w trudnych warunkach sieci.
• Szerokość 2 moduły (35 mm): Kompaktowa budowa oszczędza miejsce w rozdzielnicy, ułatwiając aranżację pozostałej aparatury.
• Możliwość wyposażenia w akcesoria serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe i napędy umożliwiają rozbudowę układu o sygnalizację, zdalne sterowanie i dodatkowe zabezpieczenia.

Zgodność z Normami

Wyłącznik nadprądowy S312 został zaprojektowany i przetestowany zgodnie z normami IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA) oraz IEC 60947-2 (znamionowa zwarciowa zdolność łączeniowa 16 kA) dla napięcia 230/400 V~.

Zastosowanie

Wyłącznik S312 przeznaczony jest do zabezpieczania obwodów przed przeciążeniem i zwarciem w instalacjach niskiego napięcia. Sprawdza się w różnych scenariuszach:

• Zabezpieczenie obwodów oświetleniowych i gniazd w budynkach mieszkalnych oraz komercyjnych.
• Ochrona obwodów sterowania i automatyki, takich jak zasilanie przekaźników, styczników lub sterowników PLC.
• Zabezpieczenie obwodów z odbiornikami indukcyjnymi (małe silniki, transformatory) dzięki charakterystyce C.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie linii odbiorczych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się na szynie TH35 (wspornik DIN) w rozdzielnicy. Szerokość zajmuje 2 moduły (35 mm). Dopuszczalne jest przyłączanie przewodów za pomocą szyn grzebieniowych lub sztyftowych. Przekrój przewodów należy dobrać do prądu znamionowego 1 A zgodnie z obowiązującymi przepisami. Nie ma możliwości podłączania bloków różnicowoprądowych. Szczegółowe momenty dokręcania znajdują się w dokumentacji producenta.

FAQ

• Czy wyłącznik S312 posiada podświetlenie? Nie, dźwignia załączająca jest w kolorze czarnym – brak wbudowanego podświetlenia.
• Jaki stopień ochrony IP ma ten wyłącznik? Producent nie podał stopnia ochrony. Standardowo aparatura modułowa montowana w rozdzielnicy osiąga IP20, jednak ostateczny poziom zależy od zastosowanej obudowy.
• Jaka jest znamionowa zwarciowa zdolność łączeniowa? Zgodnie z IEC 60898-1 wynosi 10 kA, a według IEC 60947-2 – 16 kA dla napięcia 230/400 V~.
