Wyłącznik nadprądowy S312 2P C 16A 10000A serii DX3 | 409202 Legrand

Opis i Kluczowe Cechy

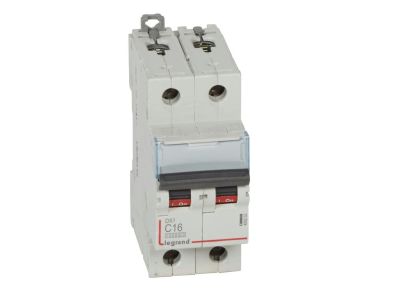

Wyłącznik nadprądowy S312 serii DX3 (symbol 409202) to dwubiegunowy (2P) wyłącznik o prądzie znamionowym 16 A i napięciu 230/400 V~. Charakterystyka C oraz wysoka zdolność zwarciowa do 16 kA gwarantują bezpieczną i niezawodną ochronę instalacji w standardowej rozdzielnicy. Szerokość 2 modułów (35 mm) umożliwia łatwy montaż na szynie TH35 oraz integrację z systemem szyn grzebieniowych HX3 i akcesoriami serii DX3.

• Dwubiegunowy (2P): Odłącza oba bieguny obwodu, zapewniając pełne bezpieczeństwo w instalacjach jednofazowych i trójfazowych 230/400 V~.
• Charakterystyka C: Zaprojektowana do ochrony obwodów z odbiornikami o charakterze indukcyjnym (silniki, transformatory), gdzie występują podwyższone prądy rozruchowe.
• Prąd znamionowy 16 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC/EN 60898-1) i 16 kA (IEC/EN 60947-2): Wysoka odporność na zwarcia, minimalizująca ryzyko uszkodzenia instalacji i urządzeń.
• Szerokość 2 modułów (35 mm) i montaż na szynie TH35: Standardowy wymiar ułatwiający montaż w rozdzielnicach oraz kompatybilność z szynami grzebieniowymi i akcesoriami serii DX3 (styki pomocnicze, wyzwalacze, napędy, bloki różnicowoprądowe).

Zgodność z Normami

Wyłącznik nadprądowy S312 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A) oraz IEC/EN 60947-2 (znamionowa zwarciowa zdolność łączeniowa 16 kA). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S312 serii DX3 znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, komercyjnych i przemysłowych, wymagających niezawodnej ochrony przeciążeniowej i zwarciowej w obwodach o charakterystyce C.

• Ochrona obwodów gniazd, oświetlenia i innych odbiorników w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie silników, transformatorów i urządzeń o charakterze indukcyjnym (charakterystyka C).
• Stosowanie w systemach rozdziału energii z szynami grzebieniowymi HX3 oraz blokami różnicowoprądowymi serii DX3.
• Element tablic rozdzielczych w automatyce budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S312 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Urządzenie montować na szynie TH35 (DIN 35 mm) w rozdzielnicy. Przekrój przewodów dobrać zgodnie z prądem znamionowym (16 A). Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Wyłącznik umożliwia przyłączanie szyn grzebieniowych oraz akcesoriów (styki pomocnicze, wyzwalacze, napędy, bloki różnicowoprądowe) dedykowanych do serii DX3.

FAQ

• Czy wyłącznik S312 można wyposażyć w styki pomocnicze? Tak, seria DX3 oferuje dedykowane styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe, napędy oraz bloki różnicowoprądowe, które montuje się bezpośrednio na wyłączniku.
• Jaka jest zdolność zwarciowa wyłącznika? Znamionowa zwarciowa zdolność łączeniowa wynosi 10 000 A według normy IEC/EN 60898-1 oraz 16 kA według normy IEC/EN 60947-2.
• Jaki jest stopień ochrony wyłącznika? Standardowo wyłączniki nadprądowe montowane w rozdzielnicach charakteryzują się stopniem ochrony IP20 (ochrona przed dostępem do części niebezpiecznych palcami). Dokładne dane dla danego modelu należy sprawdzić w dokumentacji technicznej.
