Wyłącznik nadprądowy S312 2P C 13A 10000A serii TX3 | 404204 Legrand

Opis i Kluczowe Cechy

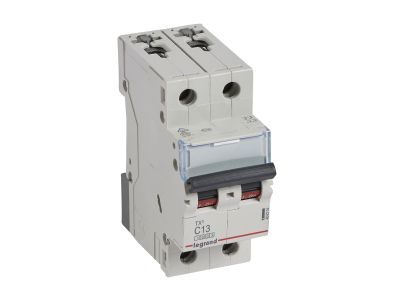

Wyłącznik nadprądowy S312 2P C 13A o symbolu 404204 z serii TX3 to dwubiegunowe zabezpieczenie nadprądowe przeznaczone do instalacji 230/400 V~. Dzięki charakterystyce C oraz zwarciowej zdolności łączeniowej 10000 A (wg IEC 60898-1) i 16 kA (wg IEC 60947-2) zapewnia niezawodną ochronę w obwodach o obciążeniach indukcyjnych i silnikowych. Szerokość 2 modułów (17,5 mm) umożliwia montaż na szynie TH35 w standardowych rozdzielnicach.

• Prąd znamionowy 13 A: Zabezpiecza obwody o umiarkowanym obciążeniu, zapobiegając przegrzaniu przewodów i uszkodzeniu odbiorników.
• Charakterystyka C: Odpowiednia do obwodów z silnikami, transformatorami i innymi urządzeniami o wysokim prądzie rozruchu – gwarantuje selektywność i szybkie wyłączenie przy zwarciu.
• Znamionowa zwarciowa zdolność łączeniowa 10000 A (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka odporność na prądy zwarciowe, zapewniająca bezpieczeństwo instalacji i trwałość aparatu.
• Możliwość wyposażenia w akcesoria serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe i napędy umożliwiają rozbudowę funkcjonalności – np. sygnalizację stanu czy zdalne wyłączanie.
• Montaż na szynie TH35 i przyłącze szyn grzebieniowych: Szybki i uporządkowany montaż w rozdzielnicy, oszczędność miejsca i czasu instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S312 spełnia wymagania norm IEC 60898-1 (10 kA) oraz IEC 60947-2 (16 kA), co potwierdza jego przydatność zarówno w instalacjach mieszkaniowych, jak i przemysłowych. Posiada certyfikat CE oraz jest zgodny z dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki charakterystyce C i prądowi 13 A wyłącznik S312 znajduje zastosowanie w obwodach odbiorczych wymagających ochrony przed przeciążeniem i zwarciem, zwłaszcza tam, gdzie występują obciążenia indukcyjne. Przeznaczony do montażu w rozdzielnicach na szynie TH35.

• Ochrona obwodów silników elektrycznych, pomp, sprężarek o prądzie znamionowym do 13 A.
• Zabezpieczenie oświetlenia przemysłowego i magazynowego z oprawami wyładowczymi lub LED o wysokim prądzie rozruchu.
• Stosowany jako zabezpieczenie główne lub odbiorcze w instalacjach mieszkaniowych i biurowych, szczególnie przy obciążeniach o charakterze indukcyjnym.
• W systemach automatyki budynkowej do ochrony obwodów sterujących i zasilających przekaźniki, styczniki oraz moduły PLC.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w instalacji. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Do przyłączenia przewodów należy stosować odpowiednie narzędzia i moment dokręcania zgodny z dokumentacją producenta. Przekrój przewodów powinien być dobrany do prądu znamionowego 13 A oraz panujących warunków środowiskowych. Dla uporządkowania okablowania zaleca się stosowanie szyn grzebieniowych lub sztyftowych. Nie należy podłączać bloków różnicowoprądowych – produkt nie jest do tego przystosowany.

FAQ

• Jaka jest maksymalna zdolność zwarciowa wyłącznika S312? Zgodnie z danymi producenta, znamionowa zwarciowa zdolność łączeniowa wynosi 10 000 A wg IEC 60898-1 oraz 16 kA wg IEC 60947-2.
• Czy wyłącznik nadprądowy S312 można stosować w instalacjach z silnikami? Tak, charakterystyka C jest przeznaczona do obwodów z obciążeniami indukcyjnymi, takimi jak silniki, gdzie prąd rozruchu jest kilkukrotnie wyższy od prądu znamionowego.
• Czy do wyłącznika można dołączyć blok różnicowoprądowy? Nie, producent nie przewiduje bezpośredniego przyłączania bloków różnicowoprądowych. W razie potrzeby ochrony różnicowoprądowej należy zastosować osobny wyłącznik różnicowoprądowy.
