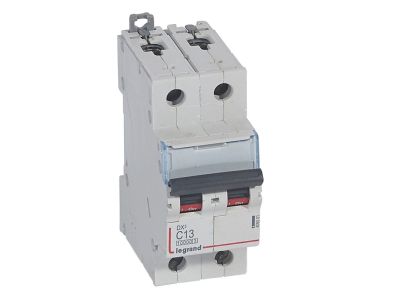

Wyłącznik nadprądowy S312 2P C 13A 10000A serii DX3 | 409201 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 serii DX3 (symbol 409201) to dwubiegunowe urządzenie zabezpieczające o charakterystyce C i prądzie znamionowym 13 A. Posiada znamionową zdolność zwarciową 10 000 A według IEC/EN 60898-1 oraz 16 000 A według IEC/EN 60947-2. Szerokość 2 modułów (35 mm) umożliwia kompaktowy montaż na szynie TH35. Przeznaczony do ochrony przewodów i odbiorników przed skutkami przeciążeń i zwarć.

• Dwubiegunowość (2P): Jednoczesne odcięcie fazy i neutralnego – zwiększa bezpieczeństwo podczas prac serwisowych w instalacjach jednofazowych.
• Charakterystyka C: Wyzwalanie przy 5–10 krotności prądu znamionowego – dedykowana do obwodów z obciążeniami indukcyjnymi, silnikami i typowymi odbiornikami.
• Prąd znamionowy 13 A: Odpowiedni do zabezpieczania obwodów gniazd wtyczkowych, oświetlenia i mniejszych urządzeń – zapewnia bezpieczną pracę bez ryzyka przegrzania przewodów.
• Zdolność zwarciowa 10 000 A (IEC/EN 60898-1) / 16 000 A (IEC/EN 60947-2): Wysoka skuteczność wyłączania prądów zwarciowych – gwarantuje ochronę instalacji i podłączonych urządzeń nawet w trudnych warunkach.
• Szerokość 2 moduły (35 mm): Oszczędność miejsca w rozdzielnicy, łatwy montaż na szynie TH35 oraz możliwość przyłączania szyn grzebieniowych i sztyftowych.

Zgodność z Normami

Wyłącznik nadprądowy S312 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A) oraz IEC/EN 60947-2 (znamionowa zwarciowa zdolność łączeniowa 16 000 A). Posiada oznaczenie CE i jest zgodny z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S312 znajduje zastosowanie w instalacjach mieszkaniowych, komercyjnych i przemysłowych jako podstawowe zabezpieczenie przed przeciążeniem i zwarciem. Dzięki charakterystyce C nadaje się do obwodów z urządzeniami o podwyższonym prądzie rozruchowym.

• Zabezpieczenie obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Ochrona linii zasilających mniejsze silniki, pompy, wentylatory oraz urządzenia AGD.
• Montaż w rozdzielnicach głównych i podrozdzielnicach – także w systemie Optymalnego Rozdziału Energii HX3 do 125 A.
• Współpraca z blokami różnicowoprądowymi, stykami pomocniczymi, wyzwalaczami i napędami z serii DX3 – rozbudowa funkcjonalności ochronnej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem obowiązujących przepisów BHP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w pozycji pionowej. Momenty dokręcania zacisków oraz przekroje przyłączanych przewodów należy dobierać zgodnie z dokumentacją producenta i obowiązującymi normami. Dopuszczalne jest łączenie szynami grzebieniowymi lub sztyftowymi.

FAQ

• Jaka jest znamionowa zdolność zwarciowa wyłącznika? Zgodnie z normą IEC/EN 60898-1 wynosi 10 000 A, a według IEC/EN 60947-2 – 16 000 A, co zapewnia skuteczną ochronę w przypadku zwarcia.
• Czy można podłączyć do niego blok różnicowoprądowy? Tak, wyłącznik umożliwia przyłączanie bloków różnicowoprądowych z serii DX3, tworząc kompletny zestaw zabezpieczeń przeciwporażeniowych.
• Jaka jest szerokość modułu i sposób montażu? Szerokość wynosi 2 moduły (35 mm). Montaż odbywa się na szynie TH35, co ułatwia instalację w standardowych rozdzielnicach.
