Wyłącznik nadprądowy S312 2P C 10A 10kA serii TX3 | 404203 Legrand

Opis i Kluczowe Cechy

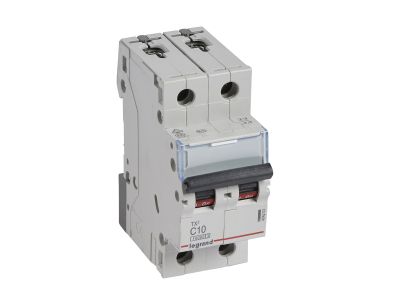

Wyłącznik nadprądowy S312 serii TX3 (symbol 404203) to dwubiegunowy aparat modułowy o prądzie znamionowym 10 A i charakterystyce C. Zapewnia ochronę przewodów i odbiorników przed skutkami zwarć i przeciążeń. Zdolność wyłączania zwarć wynosząca 10 kA (wg IEC 60898-1) / 16 kA (wg IEC 60947-2) gwarantuje bezpieczeństwo nawet w instalacach o podwyższonym ryzyku. Szerokość 2 modułów (35 mm) pozwala na oszczędność miejsca w rozdzielnicy i montaż na wsporniku TH35.

• Prąd znamionowy 10 A – charakterystyka C: Zabezpiecza obwody o przeciętnych prądach rozruchowych (np. silniki, oświetlenie LED) przed długotrwałym przeciążeniem i zwarciem, zapewniając selektywność w instalacji.
• Znamionowa zdolność zwarciowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Pewne wyłączanie zwarć o wysokiej energii, co chroni dalsze elementy instalacji przed uszkodzeniem.
• Szerokość 2 modułów (35 mm): Kompaktowa budowa ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni, a jednocześnie zachowuje pełną funkcjonalność.
• Montaż na wsporniku TH35 i możliwość przyłączania szyn grzebieniowych: Skraca czas instalacji i umożliwia łatwą rozbudowę rozdzielnicy bez konieczności stosowania dodatkowych mostków.
• Możliwość wyposażenia w akcesoria z serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/napieciowe i napędy zdalne rozszerzają funkcjonalność wyłącznika bez wymiany głównego aparatu.

Zgodność z Normami

Wyłącznik nadprądowy S312 serii TX3 spełnia wymagania norm IEC 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada certyfikat CE, co potwierdza zgodność z europejskimi wymaganiami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S312 2P C 10A jest przeznaczony do ochrony obwodów odbiorczych w instalacjach niskiego napięcia. Sprawdza się w rozdzielnicach głównych i podrozdzielnicach zarówno w budynkach mieszkalnych, jak i komercyjnych.

• Ochrona obwodów oświetleniowych – zwłaszcza z oprawami LED i świetlówkami o ograniczonym prądzie rozruchowym.
• Ochrona obwodów gniazd wtyczkowych w pomieszczeniach biurowych, magazynach i warsztatach.
• Ochrona małych silników (pompy, wentylatory, narzędzia) o prądzie rozruchowym mieszczącym się w zakresie charakterystyki C.
• Jako wyłącznik w obwodach sterowania – tam, gdzie wymagana jest dwubiegunowa separacja i zabezpieczenie zwarciowe.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Wyłącznik mocuje się na szynie TH35 (DIN 35 mm) w rozdzielnicy. Przyłącza przewodów wykonuje się zgodnie z dokumentacją techniczną – zalecany moment dokręcania oraz przekrój przewodów (max. 25 mm²) należy dobrać do obciążenia prądowego. Możliwe jest zasilanie od góry lub od dołu. Do podłączenia szyn grzebieniowych stosować dedykowane mostki. Nie należy łączyć bloków różnicowoprądowych – konstrukcja wyłącznika tego nie przewiduje.

FAQ

• Czy wyłącznik nadprądowy S312 można używać z modułem różnicowoprądowym? Nie, konstrukcja serii TX3 (symbol 404203) nie pozwala na bezpośrednie dołączanie bloków różnicowoprądowych. W razie potrzeby ochrony różnicowoprądowej należy zastosować oddzielny wyłącznik różnicowoprądowy przed wyłącznikiem nadprądowym.
• Jakie akcesoria można dołączyć do tego wyłącznika? Możliwe jest wyposażenie w styki pomocnicze, wyzwalacze (wzrostowe i napięciowe) oraz napędy zdalne z serii DX3. Pozwala to na sygnalizację stanu załączenia, wyzwalanie awaryjne lub zdalne sterowanie.
• Jaka jest zdolność zwarciowa w wersji przemysłowej? Zgodnie z normą IEC 60947-2, znamionowa zdolność zwarciowa wynosi 16 kA przy 230/400 V~. Dla instalacji domowych (IEC 60898-1) wartość ta wynosi 10 kA. Oba parametry są podane w danych katalogowych i zapewniają bezpieczne wyłączenie przy różnych reżimach zwarciowych.
