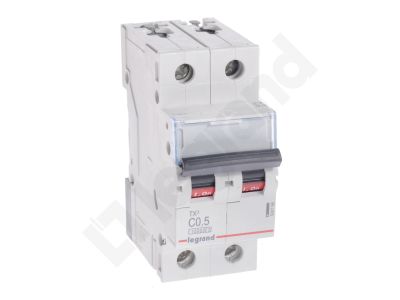

Wyłącznik nadprądowy S312 2P C 0,5A 10kA serii TX3 | 404196 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 2P C 0,5A 10kA serii TX3 (symbol 404196) to dwubiegunowy wyłącznik nadprądowy o charakterystyce C, przeznaczony do ochrony obwodów przed przetężeniami i zwarciami. Prąd znamionowy 0,5 A umożliwia zabezpieczanie obwodów o niskim obciążeniu, np. oświetlenia LED lub sterowania. Szerokość 2 modułów (2 × 17,5 mm) zapewnia oszczędność miejsca w rozdzielnicy. Znamionowa zwarciowa zdolność łączeniowa 10 kA według IEC 60898-1 oraz 16 kA według IEC 60947-2 gwarantuje skuteczne wyłączanie zwarć w instalacjach domowych i przemysłowych. Czarna dźwignia załączająca ułatwia identyfikację stanu pracy.

• Prąd znamionowy 0,5 A: Idealne zabezpieczenie dla obwodów o małej obciążalności, takich jak obwody sterowania, sygnalizacji czy precyzyjnych urządzeń, minimalizujące ryzyko niepotrzebnych wyłączeń.
• Charakterystyka C: Selektywne wyzwalanie w zakresie zwarć – wyłącznik reaguje na prądy 5–10 krotności In, co jest odpowiednie dla obwodów z niewielkimi prądami udarowymi (np. zasilanie transformatorów, żarówek LED).
• Zdolność zwarciowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka wytrzymałość na prądy zwarciowe zapewnia bezpieczeństwo instalacji i ciągłość dostaw energii.
• Montaż na szynie TH35: Szybki i pewny montaż w standardowych rozdzielnicach modułowych, z możliwością przyłączania za pomocą szyn grzebieniowych lub sztyftowych.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe i napędy z serii DX3, co zwiększa funkcjonalność układu.

Zgodność z Normami

Wyłącznik nadprądowy S312 serii TX3 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2. Posiada certyfikat CE i jest zgodny z dyrektywami Unii Europejskiej. Znamionowa zwarciowa zdolność łączeniowa: 10 kA według IEC 60898-1 (dla napięcia 230/400 V) oraz 16 kA według IEC 60947-2.

Zastosowanie

Wyłącznik nadprądowy S312 2P C 0,5A jest przeznaczony do ochrony obwodów odbiorczych w instalacjach niskiego napięcia. Idealny do zastosowań wymagających małych prądów znamionowych i charakterystyki C.

• Ochrona obwodów oświetlenia LED, sterowników i układów automatyki.
• Zabezpieczanie obwodów sterowania styczników, przekaźników i sterowników PLC.
• Ochrona obwodów sygnalizacji i przycisków sterowniczych w rozdzielnicach przemysłowych.
• Zastosowanie w instalacjach domowych i komercyjnych jako zabezpieczenie obwodów o małym poborze mocy.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie DIN TH35 w standardowej rozdzielnicy modułowej. Szerokość modułu: 2 jednostki (2 × 17,5 mm). Przekrój przewodów należy dobrać zgodnie z prądem znamionowym i warunkami instalacji. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Możliwe jest łączenie za pomocą szyn grzebieniowych. Uwaga: nie można dołączać bloków różnicowoprądowych.

FAQ

• Czy wyłącznik nadprądowy S312 ma wbudowane podświetlenie? Nie, wyłącznik nie posiada podświetlenia. Dźwignia załączająca jest czarna, a stan załączenia/wyłączenia widoczny jest po położeniu dźwigni.
• Jaki jest stopień ochrony (IP) tego wyłącznika? W danych producenta nie podano stopnia ochrony. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20, ale należy sprawdzić dokumentację wybranego modelu.
• Jaką charakterystykę ma wyłącznik – tryb pracy styku? Wyłącznik posiada charakterystykę C, czyli wyzwalanie przy prądzie 5–10 krotności prądu znamionowego. Jest to charakterystyka standardowa dla obwodów z niewielkimi prądami udarowymi.
