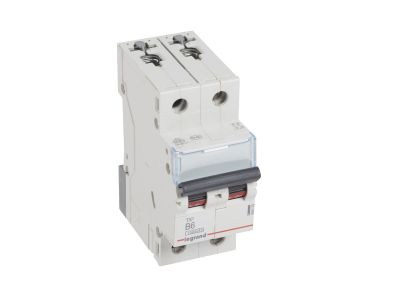

Wyłącznik nadprądowy S312 2P B 6A 10kA serii TX3 | 404109 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 serii TX3 o symbolu 404109 to dwubiegunowy wyłącznik o charakterystyce B i prądzie znamionowym 6 A, przeznaczony do ochrony obwodów odbiorczych przed przeciążeniem i zwarciem. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 kA (wg IEC 60898-1) zapewnia skuteczną ochronę w instalacjach domowych i przemysłowych. Szerokość 2 modułów (35 mm) umożliwia kompaktową zabudowę w rozdzielnicy na szynie TH35.

• Prąd znamionowy 6 A: Odpowiedni do zabezpieczania obwodów o niewielkim obciążeniu, np. oświetlenia czy gniazd wtykowych, zapobiegając przegrzewaniu przewodów.
• Charakterystyka B: Wyzwalanie przy prądzie 3-5 krotności In – dedykowana do obwodów z odbiornikami rezystancyjnymi i niewielkimi prądami rozruchowymi, zapewniając selektywność.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1): Gwarantuje bezpieczne wyłączenie zwarć o dużym prądzie, chroniąc instalację przed uszkodzeniem.
• Dwubiegunowość (2P): Odłącza oba biegi obwodu jednofazowego 230 V lub dwufazowego 400 V, zwiększając bezpieczeństwo podczas prac serwisowych.
• Możliwość rozbudowy: Możliwość montażu styków pomocniczych, wyzwalaczy i napędów z serii DX3, a także przyłączanie za pomocą szyn grzebieniowych – ułatwia tworzenie rozdzielnic modułowych.

Zgodność z Normami

Wyłącznik nadprądowy S312 serii TX3 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA) oraz IEC 60947-2 (znamionowa zwarciowa zdolność łączeniowa 16 kA). Posiada certyfikację CE, potwierdzającą zgodność z europejskimi wymogami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S312 znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia, zwłaszcza w obwodach odbiorczych wymagających charakterystyki B.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i biurowych
• Zabezpieczanie gniazd wtykowych i obwodów gniazd ogólnego przeznaczenia
• Sterowanie i ochrona obwodów sterowniczych (np. zasilanie styczników, przekaźników) w szafach sterowniczych
• Stosowanie jako wyłącznik główny lub odgałęźny w rozdzielnicach modułowych

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 6 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Nie zaleca się podłączania bloków różnicowoprądowych – wyłącznik nie jest przystosowany do współpracy z modułami RCD. Możliwe jest stosowanie szyn grzebieniowych lub sztyftowych oraz dodawanie akcesoriów z serii DX3 (styki pomocnicze, wyzwalacze, napędy).

FAQ

• Czy wyłącznik nadprądowy S312 posiada podświetlenie? Nie, wyłącznik nie jest wyposażony w podświetlenie. Stan załączenia sygnalizowany jest położeniem dźwigni (czarna, z oznaczeniami).
• Jaki jest stopień ochrony wyłącznika? Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20, jednak producent nie podaje konkretnego stopnia ochrony dla tego modelu. Należy zapewnić odpowiednią obudowę rozdzielnicy.
• Jaką funkcję pełni charakterystyka B w wyłączniku? Charakterystyka B oznacza wyzwalanie przy prądzie 3–5 razy większym od prądu znamionowego. Jest przeznaczona do obwodów, w których nie występują duże prądy rozruchowe, np. w obwodach oświetlenia i gniazd.
