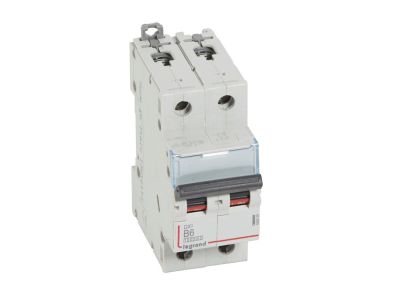

Wyłącznik nadprądowy S312 2P B 6A 10000A serii DX3 | 408939 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 z serii DX3 produkcji Hager to dwubiegunowy aparat modułowy o charakterystyce B i prądzie znamionowym 6 A, przeznaczony do zabezpieczania obwodów elektrycznych przed skutkami przeciążeń i zwarć. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 kA (wg IEC/EN 60898-1) oraz 16 kA (wg IEC/EN 60947-2) zapewnia skuteczną ochronę w instalacjach o napięciu 230/400 V~. Szerokość 2 modułów (35 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Charakterystyka B: Szybkie wyzwalanie przy prądach 3–5 razy większych od znamionowego – idealna do ochrony obwodów odbiorników o charakterze rezystancyjnym i niskiej inercji cieplnej (np. oświetlenie, gniazda w budynkach mieszkalnych).
• Dwubiegunowy (2P): Jednoczesne rozłączanie obu biegunów fazy i neutralnego (L+N) – zwiększa bezpieczeństwo serwisowe i ochronę przed przepięciami.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (wg IEC/EN 60898-1) / 16 000 A (wg IEC/EN 60947-2): Wysoka wytrzymałość zwarciowa gwarantująca niezawodne wyłączenie nawet przy dużych prądach awaryjnych.
• Kompatybilność z systemem HX3 do 125 A: Możliwość optymalnego rozdziału energii i łatwej rozbudowy rozdzielnicy przy użyciu dedykowanych szyn i akcesoriów.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe: Elastyczność konfiguracji – dostosowanie do specyficznych wymagań instalacji (sygnalizacja, zdalne wyłączanie, ochrona różnicowoprądowa).

Zgodność z Normami

Wyłącznik S312 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA) oraz IEC/EN 60947-2 (16 kA). Posiada certyfikat CE i jest zgodny z dyrektywami Unii Europejskiej dotyczącymi niskiego napięcia.

Zastosowanie

Dzięki charakterystyce B i prądowi 6 A, wyłącznik nadprądowy S312 znajduje zastosowanie w ochronie obwodów końcowych instalacji elektrycznych w budynkach mieszkalnych, biurowych i przemysłowych.

• Ochrona obwodów oświetleniowych (żarówki LED, świetlówki) oraz gniazd wtykowych w lokalach mieszkalnych.
• Zabezpieczenie obwodów sterowania (np. styczników, przekaźników, PLC) przed przeciążeniami i zwarciami.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach systemu HX3 do rozdziału energii.
• Jako wyłącznik główny lub odgałęźny w szafach sterowniczych i rozdzielczych w lekkim przemyśle.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S312 musi być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Aparat montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z danymi producenta. Do przyłączenia można stosować szyny grzebieniowe lub sztyftowe. Po zamontowaniu sprawdzić poprawność działania dźwigni załączającej (czarna).

FAQ

• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje konkretnego IP dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony IP20 (ochrona przed dotknięciem palcami i ciałami stałymi >12,5 mm). W razie potrzeby wyższej ochrony należy zastosować rozdzielnicę o odpowiednim IP.
• Czy wyłącznik ma podświetlenie? Nie, wyłącznik nadprądowy S312 nie posiada podświetlenia. Dźwignia załączająca jest czarna, a stan załączenia/odłączenia widoczny jest na podstawie jej położenia.
• Jaka jest charakterystyka wyzwalania? Charakterystyka B – wyzwalanie przy prądzie 3–5 razy większym od prądu znamionowego (6 A). Zapewnia to szybkie działanie przy zwarciu, ale toleruje krótkotrwałe przeciążenia typowe dla rozruchu urządzeń o niewielkim prądzie rozruchowym.
