Wyłącznik nadprądowy S312 2P B 63A 10000A serii TX3 | 404118 Legrand

Opis i Kluczowe Cechy

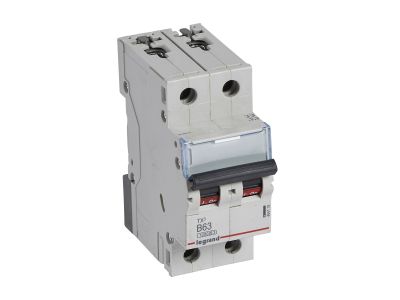

Wyłącznik nadprądowy S312 serii TX3 (symbol 404118) to dwubiegunowy wyłącznik o charakterystyce B i prądzie znamionowym 63 A, przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem. Dzięki znamionowej zwarciowej zdolności łączeniowej wynoszącej 10000 A (zgodnie z IEC 60898-1) oraz 16 kA (zgodnie z IEC 60947-2) zapewnia wysokie bezpieczeństwo w instalacjach o znacznym zapotrzebowaniu na energię. Szerokość 2 modułów (35 mm) umożliwia łatwy montaż w rozdzielnicach na szynie TH35.

• Prąd znamionowy 63 A: Zabezpiecza obwody o dużym obciążeniu, np. silniki, piece czy linie zasilające.
• Charakterystyka B: Wyzwala przy prądzie 3-5 krotności prądu znamionowego – idealna do ochrony przewodów i odbiorników bez dużych prądów rozruchowych (oświetlenie, gniazda wtyczkowe).
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Gwarantuje niezawodne przerywanie zwarć nawet w wymagających warunkach sieci.
• Montaż na szynie TH35: Szybki i pewny osadzenie w rozdzielnicy, kompatybilność z systemami modułowymi.
• Możliwość rozbudowy o akcesoria serii DX3: Styki pomocnicze, wyzwalacze i napędy umożliwiają zdalne sterowanie i sygnalizację.

Zgodność z Normami

Produkt spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10000 A przy 230/400 V~) oraz IEC 60947-2 (16 kA przy 230/400 V~). Posiada oznaczenie CE i jest zgodny z wymaganiami dyrektyw Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S312 przeznaczony jest do zabezpieczania obwodów odbiorczych przed skutkami przeciążeń i zwarć w instalacjach niskiego napięcia. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów oświetleniowych i gniazd w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających urządzenia przemysłowe (silniki, piece, maszyny).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie przedlicznikowe lub odbiorcze.
• Element systemów automatyki budynkowej przy współpracy z akcesoriami DX3 (sygnalizacja, wyzwalanie).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed pracą bezwzględnie odłącz napięcie. Wyłącznik należy zamontować na szynie TH35 (DIN). Przekrój przewodów dobrać do prądu znamionowego 63 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Nie podłączać bezpośrednio bloków różnicowoprądowych – produkt nie umożliwia takiej konfiguracji.

FAQ

• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka B wyzwala przy 3-5 krotności prądu znamionowego, C przy 5-10 krotności, a D przy 10-20 krotności. Wyłącznik z charakterystyką B stosuje się w obwodach o małych prądach rozruchowych, np. oświetlenie, gniazda.
• Czy mogę podłączyć do niego wyłącznik różnicowoprądowy? Nie, produkt nie umożliwia bezpośredniego łączenia z blokami różnicowoprądowymi. W razie potrzeby ochrony różnicowoprądowej należy zastosować oddzielny wyłącznik RCD.
• Jakie akcesoria można do niego dołączyć? Można wyposażyć w styki pomocnicze, wyzwalacze (np. napięciowe) oraz napędy silnikowe z serii DX3 – umożliwiają one sygnalizację stanu oraz zdalne załączanie/wyłączanie.
