Wyłącznik nadprądowy S312 2P B 63A 10000A serii DX3 | 408948 Legrand

Opis i Kluczowe Cechy

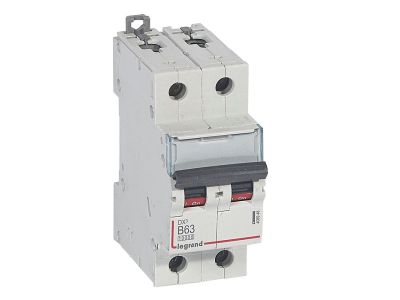

Wyłącznik nadprądowy S312 serii DX3 (numer katalogowy 408948) to dwubiegunowy aparat modułowy o prądzie znamionowym 63 A i charakterystyce B. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A według IEC/EN 60898-1 oraz 16 000 A według IEC/EN 60947-2 zapewnia skuteczną ochronę przewodów i odbiorników przed skutkami zwarć i przeciążeń. Szerokość 2 modułów (35 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 63 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, np. dla pieców, klimatyzatorów lub rozdzielnic głównych, bez ryzyka przegrzania styków.
• Charakterystyka B: Zapewnia szybkie wyzwalanie przy zwarciu (prąd wyzwalania 3–5 In) – idealna do ochrony obwodów z odbiornikami rezystancyjnymi i bez dużych prądów rozruchowych.
• Zdolność zwarciowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Wysoka odporność na prądy zwarciowe gwarantuje niezawodne odcięcie zwarć i bezpieczeństwo instalacji.
• Szerokość 2 modułów 17,5 mm: Kompaktowa obudowa pozwala zaoszczędzić miejsce w rozdzielnicy i ułatwia zabudowę w szafach sterowniczych.
• Kompatybilność z systemem HX3 i akcesoriami DX3: Możliwość przyłączania szyn grzebieniowych, sztyftowych, bloków różnicowoprądowych oraz wyposażenia w styki pomocnicze, wyzwalacze i napędy – elastyczne rozszerzanie funkcji.

Zgodność z Normami

Wyłącznik nadprądowy S312 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A przy 230/400 V~) oraz IEC/EN 60947-2 (16 000 A przy 230/400 V~). Posiada oznaczenie CE i jest zgodny z dyrektywami niskonapięciowymi.

Zastosowanie

Wyłącznik nadprądowy S312 2P B 63A znajduje zastosowanie w ochronie obwodów odbiorczych w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Szczególnie sprawdza się w systemach wymagających wysokiej zdolności zwarciowej.

• Ochrona obwodów gniazd wtykowych, oświetlenia i odbiorników domowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie rozdzielnic głównych i podrozdzielnic w instalacjach o dużym zapotrzebowaniu mocy (np. piece akumulacyjne, klimatyzatory).
• Współpraca z systemem Optymalnego Rozdziału Energii HX3 (do 125 A) – umożliwia przejrzyste i bezpieczne rozdział obwodów.
• Jako element rozdzielnic przemysłowych przy sterowaniu i zabezpieczaniu maszyn oraz urządzeń elektrycznych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (dla 63 A zalecany przekrój min. 16 mm² Cu). Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Nie przekraczać podanych parametrów pracy.

FAQ

• Czy wyłącznik nadprądowy S312 63A można użyć jako wyłącznika głównego rozdzielnicy? Tak, pod warunkiem że prąd znamionowy i zdolność zwarciowa są dostosowane do warunków zasilania. Należy jednak pamiętać o ewentualnej konieczności stosowania wyłącznika różnicowoprądowego dla ochrony przeciwporażeniowej.
• Czy charakterystyka B nadaje się do zabezpieczenia silników? Charakterystyka B jest przewidziana głównie dla obwodów rezystancyjnych i bez dużych prądów rozruchowych. Do silników zaleca się charakterystykę C lub D.
• Czy można podłączyć do tego wyłącznika szyny grzebieniowe i bloki różnicowoprądowe? Tak, wyłącznik jest przystosowany do przyłączania szyn grzebieniowych, sztyftowych oraz bloków różnicowoprądowych z serii DX3, co ułatwia tworzenie rozdzielnic modułowych.
