Wyłącznik nadprądowy S312 2P B 50A 10000A serii TX3 | 404117 Legrand

Opis i Kluczowe Cechy

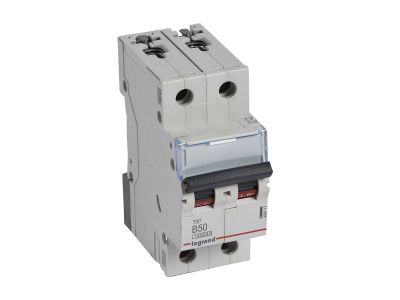

Wyłącznik nadprądowy S312 serii TX3 o symbolu 404117 to dwubiegunowy aparat modułowy przeznaczony do ochrony obwodów odbiorczych przed przeciążeniem i zwarciem. Prąd znamionowy 50 A oraz charakterystyka B zapewniają szybkie wyłączanie przy zwarciach, co zwiększa bezpieczeństwo instalacji. Znamionowa zwarciowa zdolność łączeniowa wynosi 10 000 A (wg IEC 60898-1) oraz 16 000 A (wg IEC 60947-2), co gwarantuje skuteczność nawet w sieciach o dużym potencjale zwarciowym. Urządzenie zajmuje 2 moduły (35 mm) na szynie TH35, co pozwala na oszczędność miejsca w rozdzielnicy.

• Dwubiegunowy (2P) 230/400 V~: umożliwia jednoczesne odłączenie obu przewodów fazowych, zapewniając pełną izolację obwodu.
• Prąd znamionowy 50 A: odpowiedni do zabezpieczania obwodów o znacznym obciążeniu, np. pieców, klimatyzatorów czy rozdzielnic głównych.
• Charakterystyka B: gwarantuje wyłączenie przy 3-5 krotności prądu znamionowego, idealna do obwodów z odbiornikami rezystancyjnymi i oświetleniem.
• Znamionowa zwarciowa zdolność łączeniowa: 10 000 A (IEC 60898-1) / 16 000 A (IEC 60947-2): wysoki margines bezpieczeństwa w instalacjach o dużym ryzyku zwarć.
• Szerokość 2 moduły (35 mm): kompaktowa konstrukcja ułatwia zabudowę w rozdzielnicach o ograniczonej przestrzeni, a czarna dźwignia załączająca zapewnia czytelny wizualny stan łączenia.

Zgodność z Normami

Wyłącznik nadprądowy S312 spełnia wymagania norm IEC 60898-1 (Icn = 10 000 A dla 230/400 V~) oraz IEC 60947-2 (Icu = 16 000 A dla 230/400 V~). Posiada certyfikat CE i może być stosowany w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Wyłącznik nadprądowy S312 znajduje szerokie zastosowanie w ochronie obwodów odbiorczych w budynkach mieszkalnych, komercyjnych i przemysłowych. Dzięki charakterystyce B i wysokiej zdolności zwarciowej sprawdza się w obwodach o przeważającym obciążeniu rezystancyjnym oraz tam, gdzie wymagana jest szybka reakcja na zwarcia.

• Zabezpieczanie obwodów oświetleniowych i gniazd wtykowych w instalacjach mieszkaniowych.
• Ochrona odbiorników dużej mocy, takich jak piece, klimatyzatory czy pompy ciepła.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach obiektów użyteczności publicznej.
• Element rozdzielnic przemysłowych jako zabezpieczenie przed przeciążeniem i zwarciem.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S312 powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po uprzednim odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 50 A zgodnie z normami instalacyjnymi. Moment dokręcania zacisków oraz rodzaj szyny grzebieniowej lub sztyftowej – należy stosować zgodnie z dokumentacją producenta. Dla zachowania pełnej funkcjonalności nie wolno przyłączać bloków różnicowoprądowych bezpośrednio do wyłącznika.

FAQ

• Czy wyłącznik można wyposażyć w styki pomocnicze? Tak, istnieje możliwość podłączenia styków pomocniczych, wyzwalaczy oraz napędów z serii DX3, co pozwala na sygnalizację stanu lub zdalne sterowanie.
• Czy można bezpośrednio dołączyć blok różnicowoprądowy? Nie, wyłącznik nadprądowy S312 nie umożliwia bezpośredniego przyłączania bloków różnicowoprądowych. W razie potrzeby zastosowania wyłącznika różnicowoprądowego należy zastosować oddzielny aparat.
• Jakie są wartości znamionowej zwarciowej zdolności łączeniowej? Zgodnie z normą IEC 60898-1 wartość Icn wynosi 10 000 A, natomiast dla IEC 60947-2 Icu wynosi 16 000 A (dla napięcia 230/400 V AC).
