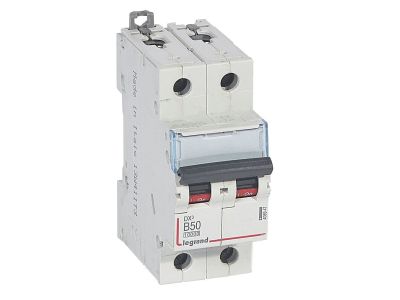

Wyłącznik nadprądowy S312 2P B 50A 10000A serii DX3 | 408947 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 2P B 50A serii DX3 (nr katalogowy 408947) to dwubiegunowy aparat modularny przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami. Dzięki prądowi znamionowemu 50 A oraz zdolności zwarciowej 10 000 A (wg IEC/EN 60898-1) / 16 000 A (wg IEC/EN 60947-2) zapewnia bezpieczeństwo instalacji nawet w warunkach wysokich prądów zwarciowych. Szerokość dwóch modułów (35 mm) umożliwia wygodną zabudowę w rozdzielnicach kompatybilnych z systemem Optymalnego Rozdziału Energii HX3.

• Prąd znamionowy 50 A: umożliwia bezpieczne zabezpieczanie obwodów o znacznym obciążeniu, takich jak kuchenki elektryczne, klimatyzatory czy duże zestawy gniazd.
• Zdolność zwarciowa 10 000 A (IEC/EN 60898-1) / 16 000 A (IEC/EN 60947-2): gwarantuje skuteczne wyłączanie prądów zwarciowych w sieciach domowych i przemysłowych, minimalizując ryzyko uszkodzenia instalacji.
• Charakterystyka B (3–5 I_n): szybkie wyzwalanie przy przeciążeniach – idealna do ochrony obwodów o charakterze rezystancyjnym (oświetlenie, gniazda wtykowe) i przewodów.
• Montaż na szynie TH35: szybki i pewny montaż w rozdzielnicach modułowych – bez użycia narzędzi.
• Możliwość rozbudowy o akcesoria serii DX3: styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy oraz bloki różnicowoprądowe – elastyczność w dostosowaniu do potrzeb automatyki.
• Kompatybilność z systemem szyn grzebieniowych i sztyftowych: upraszcza okablowanie i pozwala na szybkie łączenie wielu aparatów w rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy S312 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego niezawodność w ochronie obwodów zarówno w instalacjach domowych, jak i przemysłowych. Posiada oznakowanie CE.

Zastosowanie

Dzięki charakterystyce B i prądowi 50 A wyłącznik sprawdza się w miejscach, gdzie wymagana jest szybka reakcja na przeciążenia, a odbiorniki mają charakter rezystancyjny lub mieszany. Doskonały wybór do nowych i modernizowanych rozdzielnic.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczanie gniazd wtykowych ogólnego przeznaczenia oraz obwodów zasilających urządzenia AGD (kuchenki, pralki, suszarki).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w instalacjach budynków wielorodzinnych i komercyjnych.
• Jako element systemu Optymalnego Rozdziału Energii HX3 (do 125 A) – łatwa integracja z szynami i akcesoriami.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest odłączony od źródła. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Moment dokręcania zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta – nieodpowiednie dokręcenie może prowadzić do przegrzewania się połączeń.

FAQ

• Czy wyłącznik nadprądowy S312 o charakterystyce B nadaje się do ochrony silników elektrycznych? Charakterystyka B wyzwala przy 3–5 I_n, co może powodować niepożądane wyłączenia podczas rozruchu silnika (płyną wtedy prądy znacznie wyższe niż znamionowy). Do silników zaleca się stosowanie charakterystyk C lub D.
• Jaką szerokość modułową ma ten wyłącznik? Zajmuje 2 moduły (2 x 17,5 mm = 35 mm), co ułatwia planowanie przestrzeni w rozdzielnicy.
• Czy można do niego podłączyć wyzwalacz napięciowy lub styk pomocniczy? Tak, seria DX3 oferuje kompatybilne akcesoria: styki pomocnicze, wyzwalacze wzrostowe, napięciowe oraz napędy – umożliwiają one rozbudowę funkcji wyłącznika w systemach automatyki.
