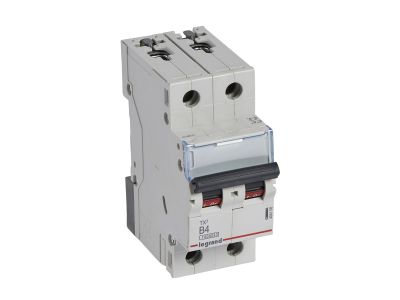

Wyłącznik nadprądowy S312 2P B 4A 10000A serii TX3 | 404108 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 2P B 4A 10000A serii TX3 (symbol 404108) to dwubiegunowy wyłącznik o charakterystyce B, przeznaczony do ochrony instalacji przed przeciążeniami i zwarciami. Dzięki prądowi znamionowemu 4 A i znamionowej zwarciowej zdolności łączeniowej 10000 A (według IEC 60898-1) zapewnia bezpieczną pracę w obwodach o małym obciążeniu, np. oświetleniowych lub sterowania. Szerokość 2 modułów (35 mm) umożliwia oszczędne zagospodarowanie rozdzielnicy.

• Prąd znamionowy 4 A: Odpowiedni do ochrony obwodów oświetleniowych, gniazd wtykowych i urządzeń o niewielkim poborze mocy, zapobiegając przeciążeniom.
• Charakterystyka B: Szybkie wyzwalanie przy prądach zwarciowych, idealne do obciążeń rezystancyjnych i sterowania – minimalizuje ryzyko uszkodzenia odbiorników.
• Znamionowa zwarciowa zdolność łączeniowa 10000 A (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka odporność na prądy zwarciowe zapewnia bezpieczne wyłączenie nawet w trudnych warunkach sieci.
• Montaż na szynie TH35: Szybki i prosty montaż w rozdzielnicy modułowej, zgodny z systemem DIN.
• Możliwość rozbudowy: Możliwość dołączenia styków pomocniczych, wyzwalaczy i napędów serii DX3, co pozwala na zdalne sterowanie i sygnalizację stanu wyłącznika.

Zgodność z Normami

Wyłącznik nadprądowy S312 404108 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w warunkach zwarciowych. Posiada certyfikat CE.

Zastosowanie

Wyłącznik nadprądowy S312 z charakterystyką B i prądem 4 A znajduje zastosowanie w ochronie obwodów o niskim prądzie roboczym, szczególnie w instalacjach mieszkaniowych i biurowych.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczenie obwodów gniazd wtykowych o małym obciążeniu, np. w pomieszczeniach biurowych.
• Ochrona obwodów sterowania w szafach automatyki, np. PLC i styczników.
• Zastosowanie w rozdzielnicach podrzędnych jako zabezpieczenie przed zwarciami i przeciążeniami.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S312 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Szerokość 2 modułów (35 mm). Przekrój przewodów należy dobrać do prądu znamionowego 4 A. Moment dokręcania zacisków zgodnie z dokumentacją producenta. Zaleca się stosowanie szyn grzebieniowych lub sztyftowych do przyłączania.

FAQ

• Czy wyłącznik nadprądowy S312 posiada podświetlenie? Nie, dźwignia załączająca jest w kolorze czarnym, a wyłącznik nie jest wyposażony w podświetlenie. Stan załączenia można ocenić wizualnie po położeniu dźwigni.
• Czy można dołączyć do tego wyłącznika blok różnicowoprądowy? Nie, producent wyklucza możliwość bezpośredniego przyłączania bloków różnicowoprądowych. W razie potrzeby ochrony różnicowoprądowej należy zastosować oddzielny wyłącznik RCD.
• Jaki jest stopień ochrony wyłącznika? W danych produktu nie podano stopnia ochrony. Standardowo aparatura modułowa montowana w rozdzielnicach ma ochronę IP20 przed ciałami stałymi. W przypadku instalacji w trudnych warunkach należy stosować dodatkowe osłony.
