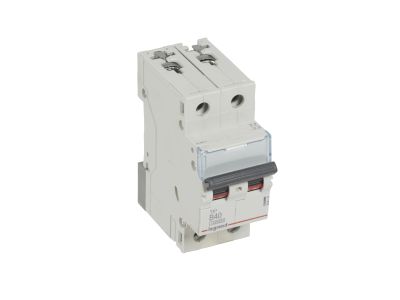

Wyłącznik nadprądowy S312 2P B 40A 10000A serii TX3 | 404116 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 z serii TX3 (symbol 404116) to dwubiegunowy aparat o prądzie znamionowym 40 A i charakterystyce B. Dzięki znamionowej zwarciowej zdolności łączeniowej 10000 A (wg IEC 60898-1) oraz 16 kA (wg IEC 60947-2) zapewnia skuteczne odcięcie zwarć w instalacjach 230/400 V~. Szerokość 2 modułów (35 mm) ułatwia oszczędne zagospodarowanie rozdzielnicy. Aparat montowany na wsporniku TH35, z możliwością rozbudowy o akcesoria z serii DX3.

• Prąd znamionowy 40 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu – doskonały do zabezpieczania linii zasilających i odbiorników przemysłowych.
• Charakterystyka B: wyłącza przy przeciążeniu i zwarciu dla prądów od 3 do 5 krotności I_n, idealna do odbiorników rezystancyjnych, oświetlenia i gniazd w budownictwie mieszkaniowym.
• Wysoka zdolność zwarciowa: 10 kA (IEC 60898-1) i 16 kA (IEC 60947-2) – zapewnia skuteczne wyłączenie prądów zwarciowych bez ryzyka uszkodzenia instalacji.
• 2 moduły (35 mm): kompaktowa budowa oszczędza miejsce w rozdzielnicy, ułatwia montaż i prowadzenie okablowania.
• Elastyczność rozbudowy: możliwość podłączenia styków pomocniczych, wyzwalaczy i napędów z serii DX3 (brak możliwości bezpośredniego przyłączenia bloków różnicowoprądowych).

Zgodność z Normami

Wyłącznik nadprądowy S312 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10000 A przy 230/400 V) oraz IEC 60947-2 (16 kA przy 230/400 V). Posiada oznaczenie CE do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy S312 2P B 40A znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagane jest selektywne zabezpieczenie linii. Sprawdza się w:

• Zabezpieczeniu obwodów oświetleniowych i gniazd w budynkach mieszkalnych oraz biurowych.
• Ochronie linii zasilających odbiorniki przemysłowe – piece, grzałki, kompresory.
• Instalacjach wymagających charakterystyki B – ochrona przed zwarciem przy jednoczesnym ograniczeniu prądów rozruchowych.
• Jako zabezpieczenie przedlicznikowe lub podlicznikowe w układach z osobnym pomiarem energii.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S312 powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP. Aparat należy zamontować na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów dobierz do obciążenia i parametrów zabezpieczenia (zalecany do 40 A: 6–10 mm² w zależności od warunków). Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta (zazwyczaj 2–2,5 Nm). Wyłącznik można łączyć z szynami grzebieniowymi lub sztyftowymi, a także rozbudować o akcesoria serii DX3.

FAQ

• Czy wyłącznik S312 można stosować jako zabezpieczenie przeciążeniowe i zwarciowe w jednym urządzeniu? Tak, charakterystyka B łączy funkcję ochrony przed przeciążeniem (termicznie) i zwarciem (elektromagnetycznie). Zadziała przy prądach od 3–5 krotności prądu znamionowego dla zwarć oraz przy długotrwałym przeciążeniu powyżej 1,13 I_n.
• Czy można podłączyć blok różnicowoprądowy bezpośrednio do wyłącznika? Nie, według danych producenta aparat nie umożliwia bezpośredniego przyłączenia bloków różnicowoprądowych. W razie potrzeby ochrony różnicowoprądowej należy zastosować oddzielny wyłącznik różnicowoprądowy w szeregu.
• Jakie akcesoria można zamontować do modelu S312? Do wyłącznika można dołączyć styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz napędy silnikowe – wszystko z serii DX3. Montaż możliwy jest po lewej lub prawej stronie aparatu przy użyciu dedykowanych adapterów.
