Wyłącznik nadprądowy S312 2P B 40A 10000A serii DX3 | 408946 Legrand

Opis i Kluczowe Cechy

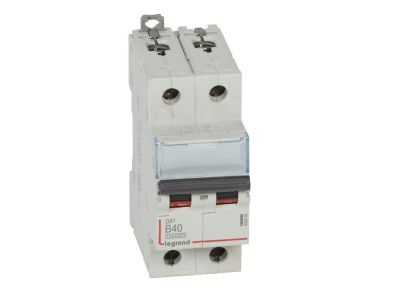

Wyłącznik nadprądowy S312 (symbol 408946) z serii DX3 to dwubiegunowy (2P) aparat o charakterystyce B i prądzie znamionowym 40 A. Jego znamionowa zwarciowa zdolność łączeniowa wynosi 10 000 A według IEC/EN 60898-1 oraz 16 000 A według IEC/EN 60947-2 przy napięciu 230/400 V~. Szerokość 2 modułów (35 mm) pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy, a kompatybilność z systemem HX3 do 125 A oraz możliwość wyposażenia w akcesoria rozszerzają funkcjonalność całej instalacji.

• Prąd znamionowy 40 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. liniach gniazd wtyczkowych lub obwodach odbiorników przemysłowych, bez ryzyka przeciążenia styków.
• Charakterystyka B: Gwarantuje szybkie wyzwalanie przy prądach zwarciowych (3–5 In), co skutecznie chroni wrażliwe odbiorniki i przewody w instalacjach domowych i biurowych.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC/EN 60898-1) oraz 16 000 A (IEC/EN 60947-2): Wysoka wytrzymałość zwarciowa zapewnia skuteczne przerwanie prądów zwarciowych, podnosząc bezpieczeństwo instalacji i spełniając wymagania nowoczesnych sieci.
• Szerokość 2 moduły (35 mm): Kompaktowa konstrukcja pozwala na oszczędność miejsca w rozdzielnicy, ułatwiając rozbudowę i zachowanie przejrzystego układu.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Rozszerza funkcjonalność wyłącznika o sygnalizację stanu, zdalne sterowanie i współpracę z systemami automatyki budynkowej.
• Możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych oraz współpraca z blokami różnicowoprądowymi: Ułatwia montaż i integrację z aparaturą różnicowoprądową, zwiększając elastyczność projektowania rozdzielnic.

Zgodność z Normami

Wyłącznik nadprądowy S312 spełnia wymagania norm IEC/EN 60898-1 (charakterystyka B, zdolność zwarciowa 10 kA) oraz IEC/EN 60947-2 (zdolność zwarciowa 16 kA). Posiada certyfikat CE. Urządzenie jest kompatybilne z Systemem Optymalnego Rozdziału Energii HX3 do 125 A, co potwierdza jego zgodność z europejskimi standardami jakości i bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S312 przeznaczony jest do zabezpieczania obwodów elektrycznych przed skutkami przeciążeń i zwarć, szczególnie w instalacjach wymagających charakterystyki B. Idealnie sprawdza się w:

• Zabezpieczaniu linii gniazd wtyczkowych w budynkach mieszkalnych i biurowych (odbiorniki o charakterze rezystancyjnym i niewielkiej indukcyjności).
• Ochronie obwodów oświetleniowych oraz urządzeń gospodarstwa domowego, takich jak pralki, lodówki czy piece.
• Jako wyłącznik główny w rozdzielnicach podrzędnych przy prądzie 40 A – odpowiedni do sterowania odbiornikami i zasilania podrozdzielnic.
• Współpracy z blokami różnicowoprądowymi (RCD) w celu zapewnienia ochrony przeciwporażeniowej, szczególnie w obwodach wymagających selektywności.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S312 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy o odpowiedniej klasie ochronności (zazwyczaj IP20 dla aparatury modułowej). Przyłączanie przewodów możliwe za pomocą szyn grzebieniowych lub sztyftowych; przekrój przewodów należy dobrać do prądu znamionowego 40 A (zgodnie z normami). Moment dokręcania zacisków – sprawdź w karcie katalogowej producenta. Wyłącznik przystosowany jest do współpracy z blokami różnicowoprądowymi i wyposażeniem dodatkowym serii DX3 – montuj tylko zgodnie z instrukcją.

FAQ

• Czy wyłącznik nadprądowy S312 posiada podświetlenie? W danych producenta nie ma informacji o podświetleniu. Dźwignia załączająca jest w kolorze czarnym, standardowo nie zawiera elementów świecących. Do sygnalizacji stanu można zastosować dedykowane styki pomocnicze z serii DX3.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje konkretnego stopnia IP dla samego urządzenia. Podobnie jak większość aparatury modułowej montowanej w rozdzielnicy, wyłącznik jest przystosowany do pracy w suchych pomieszczeniach w rozdzielnicy o standardowym stopniu ochrony IP20 (zależnym od obudowy).
• Jaka jest charakterystyka wyzwalania – tryb pracy styku? Charakterystyka B oznacza, że wyzwalanie elektromagnetyczne następuje przy prądzie od 3 do 5-krotności prądu znamionowego (In). Jest to standard dla ochrony odbiorników o małej indukcyjności, np. w instalacjach domowych, gwarantujący szybką reakcję na zwarcia przy jednoczesnej odporności na krótkotrwałe przeciążenia rozruchowe.
