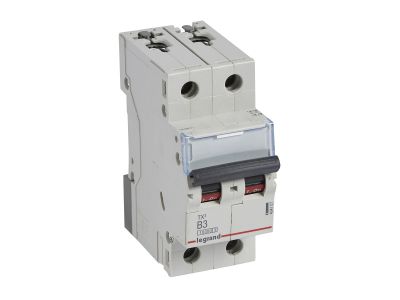

Wyłącznik nadprądowy S312 2P B 3A 10000A serii TX3 | 404107 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 serii TX3 to dwubiegunowy aparat modułowy o charakterystyce B, prądzie znamionowym 3 A i zwarciowej zdolności łączeniowej 10 kA według IEC 60898-1 oraz 16 kA według IEC 60947-2. Szerokość 2 modułów (35 mm) pozwala na oszczędność miejsca w rozdzielnicy. Czarne pokrętło dźwigni załączającej ułatwia identyfikację stanu pracy.

• Prąd znamionowy 3 A i charakterystyka B: Zapewnia szybkie wyzwalanie przy prądach od 3 do 5 razy większych od znamionowego – idealny do ochrony obwodów oświetleniowych i gniazd o niewielkim obciążeniu.
• Zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Gwarantuje bezpieczne wyłączanie nawet przy wysokich prądach zwarciowych, typowych w instalacjach przemysłowych i komercyjnych.
• Szerokość 2 modułów (35 mm): Kompaktowa konstrukcja optymalizuje wykorzystanie przestrzeni w szafie rozdzielczej.
• Montaż na szynie TH35: Szybki i pewny montaż w standardowych rozdzielnicach modułowych – zgodny z systemem DIN.
• Możliwość przyłączania szyn grzebieniowych i sztyftowych: Ułatwia rozdzielanie zasilania i porządkowanie okablowania w rozdzielnicy.
• Możliwość rozbudowy o akcesoria serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy umożliwiają dostosowanie do specyficznych wymagań instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S312 jest zgodny z normami IEC 60898-1 (do zastosowań domowych i podobnych) oraz IEC 60947-2 (do zastosowań przemysłowych). Posiada certyfikat CE potwierdzający zgodność z wymaganiami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S312 z charakterystyką B przeznaczony jest do ochrony obwodów o charakterze rezystancyjnym lub lekko indukcyjnym, gdzie wymagane jest szybkie wyzwalanie przy małych prądach zwarciowych.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Ochrona gniazd wtykowych w pomieszczeniach o małym obciążeniu (np. pokoje, sale konferencyjne).
• Zabezpieczenie obwodów sterowania i automatyki budynkowej (PLC, styczniki, przekaźniki) o niskim prądzie znamionowym.
• Ochrona podrozdzielnic i rozdzielnic głównych w instalacjach wymagających wysokiej zdolności zwarciowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez osobę posiadającą odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Momenty dokręcania śrub oraz przekroje przewodów (zalecane 1–25 mm² dla przewodów miedzianych) należy dobierać zgodnie z dokumentacją techniczną producenta. Do wyłącznika nie wolno bezpośrednio podłączać bloków różnicowoprądowych – ochronę różnicową należy realizować za pomocą oddzielnego wyłącznika RCD.

FAQ

• Jaką charakterystykę wyzwalania ma wyłącznik S312? Wyłącznik posiada charakterystykę B, co oznacza wyzwalanie przy prądzie od 3 do 5 razy większym od prądu znamionowego (9–15 A). Stosowany jest do ochrony obwodów o charakterze rezystancyjnym i małej indukcyjności, takich jak oświetlenie czy gniazda wtykowe.
• Czy mogę podłączyć do tego wyłącznika blok różnicowoprądowy? Nie, producent nie przewiduje bezpośredniego przyłączania bloków różnicowoprądowych do wyłączników serii S312. Do ochrony różnicowoprądowej należy zastosować osobny wyłącznik RCD.
• Jaka jest maksymalna zdolność zwarciowa tego wyłącznika? Zgodnie z normą IEC 60898-1 wynosi 10 kA, a według IEC 60947-2 – 16 kA przy napięciu 230/400 V~. Parametry te zapewniają bezpieczeństwo nawet w instalacjach o wysokim poziomie zwarć.
