Wyłącznik nadprądowy S312 2P B 32A 10000A serii TX3 | 404115 Legrand

Opis i Kluczowe Cechy

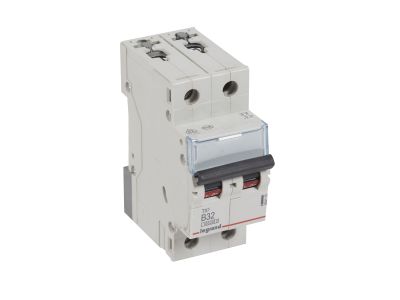

Wyłącznik nadprądowy S312 z serii TX3 (symbol 404115) to dwubiegunowy aparat modułowy o charakterystyce B i prądzie znamionowym 32 A. Zapewnia skuteczną ochronę instalacji i odbiorników przed skutkami przeciążeń i zwarć w sieciach 230/400 V~. Urządzenie zajmuje 2 moduły (szerokość 35 mm), co pozwala na oszczędne zagospodarowanie rozdzielnicy.

• Dwubiegunowa konstrukcja 2P: umożliwia jednoczesne odłączenie przewodu fazowego i neutralnego, zwiększając bezpieczeństwo obsługi i konserwacji obwodu.
• Znamionowa zdolność łączeniowa 10 000 A (IEC 60898-1) / 16 kA (IEC 60947-2): gwarantuje pewne wyłączenie prądów zwarciowych nawet w instalacjach o podwyższonej mocy zwarciowej, minimalizując ryzyko uszkodzeń.
• Charakterystyka B: zapewnia wyzwalanie przy prądzie 3–5 krotności In, odpowiednia dla obwodów odbiorczych z małymi prądami rozruchowymi (np. gniazda, oświetlenie).
• Montaż na szynie TH35: szybki i stabilny montaż w rozdzielnicach modułowych, zgodny z typowymi systemami instalacyjnymi.
• Możliwość rozbudowy: wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy silnikowe z serii DX3, co zwiększa elastyczność sterowania i sygnalizacji.

Zgodność z Normami

Wyłącznik nadprądowy S312 TX3 spełnia wymagania norm IEC 60898-1 (dla instalacji niskiego napięcia) oraz IEC 60947-2 (dla łączników niskonapięciowych – aparatura przemysłowa). Posiada certyfikat CE oraz oznakowanie zgodności z wymaganiami dyrektyw unijnych.

Zastosowanie

Wyłącznik nadprądowy S312 2P B32A znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkaniowych, biurowych i lekkim przemyśle. Sprawdza się w instalacjach wymagających ochrony przed przeciążeniem i zwarciem z możliwością rozbudowy o akcesoria sterujące.

• Ochrona obwodów gniazd wtykowych i odbiorników o małym prądzie rozruchowym (charakterystyka B).
• Zabezpieczenie obwodów oświetleniowych w sieciach 230/400 V.
• Zastosowanie w rozdzielnicach, gdzie wymagana jest dwubiegunowa separacja przewodu fazowego i neutralnego.
• Jako element systemu selektywnego zabezpieczenia w instalacach z możliwością doboru charakterystyki i zdolności zwarciowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S312 może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) po uprzednim odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie montażowej TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów należy dobrać do prądu znamionowego 32 A oraz warunków zwarciowych. Momenty dokręcania zacisków oraz dopuszczalne długości odizolowania – zgodnie z dokumentacją producenta. Nie należy podłączać bloków różnicowoprądowych bezpośrednio do wyłącznika – brak fizycznej możliwości przyłączenia.

FAQ

• Jaką charakterystykę wyzwalania ma model S312 B32A? Charakterystyka B oznacza, że wyłącznik wyzwala w zakresie 3–5 krotności prądu znamionowego (96–160 A). Jest przeznaczony do obwodów o niskich prądach rozruchowych, takich jak gniazda czy oświetlenie.
• Jaka jest zdolność zwarciowa tego wyłącznika? Zgodnie z normą IEC 60898-1 wynosi 10 000 A (10 kA), a według normy IEC 60947-2 – 16 kA (16 000 A). Dzięki temu urządzenie może być stosowane w instalacjach o podwyższonej mocy zwarciowej.
• Czy mogę podłączyć do tego wyłącznika blok różnicowoprądowy? Nie – model S312 serii TX3 nie posiada możliwości bezpośredniego przyłączania modułów różnicowoprądowych. W takiej konfiguracji należy zastosować oddzielny wyłącznik różnicowoprądowy lub dedykowany aparat kombinowany.
