Wyłącznik nadprądowy S312 2P B 2A 10000A serii TX3 | 404106 Legrand

Opis i Kluczowe Cechy

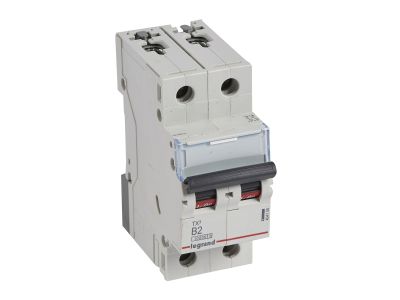

Wyłącznik nadprądowy S312 serii TX3 (symbol 404106) to dwubiegunowy aparat modułowy o charakterystyce B i prądzie znamionowym 2 A, przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami. Dzięki szerokości 2 modułów (35 mm) pozwala na oszczędność miejsca w rozdzielnicy, a znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2) gwarantuje bezpieczne wyłączenie nawet przy wysokich prądach zwarciowych.

• Prąd znamionowy 2 A: idealnie dopasowany do zabezpieczania obwodów o małym obciążeniu, np. oświetlenia LED lub sterowników, minimalizując ryzyko niepotrzebnych wyłączeń.
• Charakterystyka B: zapewnia szybkie wyzwalanie przy prądach zwarciowych, chroniąc wrażliwe odbiorniki i przewody przed uszkodzeniem.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): wysoka skuteczność wyłączania w warunkach zwarciowych – bezpieczeństwo instalacji i personelu.
• Montaż na szynie TH35 (DIN): szybki i pewny montaż w standardowych rozdzielnicach modułowych, zgodny z branżowym standardem.
• Możliwość rozbudowy o akcesoria serii DX3: styki pomocnicze, wyzwalacze i napędy zwiększają funkcjonalność wyłącznika w systemach automatyki budynkowej.

Zgodność z Normami

Wyłącznik nadprądowy S312 TX3 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA przy 230/400 V~) oraz IEC 60947-2 (znamionowa zdolność łączeniowa 16 kA przy 230/400 V~). Posiada certyfikację CE, co gwarantuje zgodność z europejskimi wymaganiami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S312 404106 jest przeznaczony do ochrony obwodów końcowych w instalacjach niskiego napięcia, szczególnie tam, gdzie wymagana jest charakterystyka B i mały prąd znamionowy. Sprawdzi się w:

• Ochronie obwodów oświetleniowych (LED, świetlówki) oraz gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczaniu sterowników PLC, przekaźników i innych urządzeń sterujących o niewielkim poborze prądu.
• Instalacjach, w których przewidziano rozbudowę o akcesoria DX3 (styki pomocnicze, wyzwalacze) – np. w szafach automatyki.
• Obwodach wymagających selektywności z zabezpieczeniami nadrzędnymi o charakterystyce C lub D.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S312 TX3 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w instalacji. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 2 A oraz warunków zwarciowych. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Do podłączenia zaleca się stosowanie szyn grzebieniowych lub sztyftowych (zgodnie z danymi produktu). UWAGA: wyłącznik nie umożliwia bezpośredniego podłączenia bloków różnicowoprądowych.

FAQ

• Czy wyłącznik nadprądowy S312 TX3 może być używany jako wyłącznik główny? Tak, może pełnić funkcję wyłącznika głównego w obwodzie, jednak należy pamiętać, że jego podstawowym zadaniem jest ochrona nadprądowa. Do celów łączeniowych zaleca się stosowanie wyłączników izolacyjnych.
• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka B wyzwala przy prądzie 3-5 krotności prądu znamionowego, co czyni ją odpowiednią dla obwodów bez dużych prądów rozruchowych (np. oświetlenie, gniazda). W przypadku silników lub transformatorów stosuje się charakterystyki C lub D.
• Czy można podłączyć do wyłącznika blok różnicowoprądowy (RCD)? Nie, zgodnie z danymi technicznymi wyłącznik S312 TX3 nie umożliwia przyłączania bloków różnicowoprądowych. Do ochrony różnicowoprądowej należy przewidzieć osobne urządzenie.
