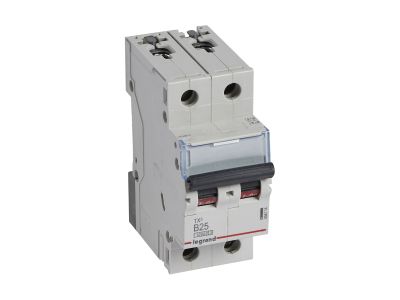

Wyłącznik nadprądowy S312 2P B 25A 10000A serii TX3 | 404114 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 serii TX3 (symbol 404114) to dwubiegunowy aparat modułowy o prądzie znamionowym 25 A i charakterystyce B, przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach 230/400 V~. Szerokość 2 modułów (35 mm) pozwala na oszczędność miejsca w rozdzielnicach modułowych. Urządzenie oferuje wysoką zwarciową zdolność łączeniową 10000 A (IEC 60898-1) oraz 16 kA (IEC 60947-2), co gwarantuje bezpieczne wyłączanie nawet przy silnych zwarciach.

• Prąd znamionowy 25 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, zapewniając skuteczną ochronę przed przeciążeniem.
• Charakterystyka B: szybkie wyzwalanie przy prądach zwarciowych (3–5 I_n), idealna do obwodów z odbiornikami rezystancyjnymi, takimi jak oświetlenie czy gniazda wtykowe.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC 60898-1) / 16 kA (IEC 60947-2): niezawodne przerywanie prądów zwarciowych bez uszkodzenia aparatu, zwiększające bezpieczeństwo instalacji.
• Dwubiegunowy 230/400 V~: odpowiedni do ochrony obwodów jednofazowych (L+N) lub dwóch faz, szeroki zakres zastosowań.
• Możliwość rozbudowy: wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX3, co zwiększa elastyczność w automatyce budynkowej i przemysłowej (uwaga: brak możliwości dołączania bloków różnicowoprądowych).

Zgodność z Normami

Wyłącznik nadprądowy S312 TX3 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A przy 230/400 V~) oraz IEC 60947-2 (zwarciowa zdolność łączeniowa 16 kA przy 230/400 V~). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S312 TX3 znajduje szerokie zastosowanie w instalacjach elektrycznych jako zabezpieczenie przeciążeniowe i zwarciowe obwodów odbiorczych. Dzięki charakterystyce B sprawdza się szczególnie w obwodach o niskich prądach rozruchowych.

• Zabezpieczanie obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Ochrona linii zasilających urządzenia AGD, RTV oraz inne odbiorniki domowe.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w instalacjach przemysłowych o charakterze rezystancyjnym.
• Współpraca z akcesoriami modułowymi (styki pomocnicze, wyzwalacze, napędy) w szafach sterowniczych i systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S312 TX3 powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Urządzenie montuje się na szynie montażowej TH35 (35 mm). Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i prądem znamionowym 25 A. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją techniczną producenta. Uwaga: wyłącznik nie umożliwia bezpośredniego przyłączania bloków różnicowoprądowych.

FAQ

• Czy wyłącznik nadprądowy S312 posiada podświetlenie? Nie, urządzenie nie jest wyposażone w podświetlenie. Stan załączenia/wyłączenia sygnalizowany jest położeniem czarnej dźwigni – góra oznacza załączenie, dół – wyłączenie.
• Jaki jest stopień ochrony IP wyłącznika? Producent nie podaje stopnia ochrony IP dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicy ma zapewniony stopień ochrony IP20 od strony czołowej, o ile obudowa rozdzielnicy spełnia odpowiednie wymagania.
• Jaki jest tryb pracy styków w wyłączniku? Wyłącznik pracuje w trybie ręcznego załączania i wyłączania oraz automatycznego wyzwalania przy przeciążeniu lub zwarciu. W stanie załączonym styki są zwarte, w stanie wyłączonym – rozwarte. Dźwignia wskazuje aktualny stan.
