Wyłącznik nadprądowy S312 2P B 25A 10000A serii DX3 | 408944 Legrand

Opis i Kluczowe Cechy

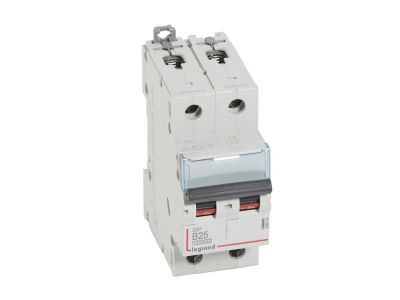

Wyłącznik nadprądowy S312 (symbol 408944) to dwubiegunowy aparat modułowy serii DX3 o charakterystyce B i prądzie znamionowym 25 A. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A (IEC/EN 60898-1) i 16 000 A (IEC/EN 60947-2) zapewnia skuteczne zabezpieczenie obwodów w standardowych instalacjach niskiego napięcia. Szerokość 2 modułów (35 mm) oszczędza miejsce w rozdzielnicy.

• Prąd znamionowy 25 A: Pozwala bezpiecznie zabezpieczać obwody o znacznym obciążeniu, np. linie gniazd wtykowych czy obwody grzewcze.
• Charakterystyka B: Zapewnia wybiórczą pracę w obwodach o charakterze rezystancyjnym – idealna do oświetlenia i gniazd w budynkach mieszkalnych.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Gwarantuje bezpieczne wyłączanie prądów zwarciowych w szerokim zakresie zastosowań.
• Szerokość 2 modułów (35 mm): Kompaktowy wymiar umożliwia gęstą zabudowę w rozdzielnicy bez zbędnego zajmowania miejsca.
• Kompatybilność z serią DX3 i systemem HX3: Możliwość rozbudowy o styki pomocnicze, wyzwalacze, napędy, bloki różnicowoprądowe oraz optymalne rozdział energii do 125 A.

Zgodność z Normami

Wyłącznik nadprądowy S312 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A) oraz IEC/EN 60947-2 (16 000 A). Posiada certyfikat CE, potwierdzający zgodność z europejskimi standardami bezpieczeństwa.

Zastosowanie

Dwubiegunowy wyłącznik nadprądowy znajduje zastosowanie w instalacjach niskiego napięcia do zabezpieczania obwodów odbiorczych przed przeciążeniem i zwarciem.

• Zabezpieczanie obwodów gniazd wtykowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Ochrona linii zasilających urządzenia AGD i RTV.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako element zabezpieczenia nadprądowego.
• Możliwość współpracy z modułami różnicowoprądowymi (bloki RCD z serii DX3) w celu zapewnienia ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać do prądu znamionowego 25 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną producenta. Wyłącznik umożliwia przyłączanie szyn grzebieniowych lub sztyftowych.

FAQ

• Czy wyłącznik nadprądowy S312 można rozbudować o styki pomocnicze? Tak, urządzenie jest kompatybilne z akcesoriami serii DX3 – stykami pomocniczymi, wyzwalaczami i napędami, co pozwala na rozszerzenie funkcjonalności.
• Jaka jest różnica między znamionową zwarciową zdolnością łączeniową według IEC 60898-1 a IEC 60947-2? Dla normy IEC 60898-1 wynosi 10 000 A, natomiast dla IEC 60947-2 – 16 000 A. Wyższa wartość według drugiej normy umożliwia stosowanie w obwodach o większym potencjalnym prądzie zwarciowym.
• Do jakich obwodów zalecana jest charakterystyka B? Charakterystyka B jest typowo stosowana w obwodach o charakterze rezystancyjnym, np. oświetlenie i gniazda w budynkach mieszkalnych, gdzie prądy rozruchowe są niskie.
