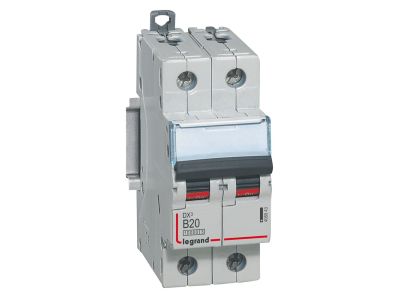

Wyłącznik nadprądowy S312 2P B 20A 10000A serii DX3 | 408943 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 serii DX3 (symbol 408943) to dwubiegunowy (2P) aparat modułowy o charakterystyce B i prądzie znamionowym 20 A. Zapewnia ochronę obwodów przed przeciążeniami i zwarciami, oferując zwarciową zdolność łączeniową 10 kA według IEC/EN 60898-1 oraz 16 kA według IEC/EN 60947-2 przy napięciu 230/400 V~. Szerokość 2 modułów (35 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 20 A: Bezpieczna praca w obwodach o średnim obciążeniu – ochrona przed przeciążeniem i zwarciem przy zachowaniu selektywności.
• Charakterystyka B: Szybkie wyzwalanie przy prądach zwarciowych – dedykowana do obwodów z odbiornikami rezystancyjnymi i oświetleniem.
• Zwarciowa zdolność łączeniowa 10 kA / 16 kA: Wysoka odporność na prądy zwarciowe, potwierdzona zgodnością z dwiema normami (IEC/EN 60898-1 i IEC/EN 60947-2).
• Szerokość 2 modułów (35 mm): Kompaktowa konstrukcja ułatwiająca zabudowę w rozdzielnicach modułowych na szynie TH35.
• Możliwość rozbudowy: Wyposażenie w styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy silnikowe oraz bloki różnicowoprądowe z serii DX3 – elastyczne dostosowanie do potrzeb instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S312 spełnia wymagania norm IEC/EN 60898-1 (zwarciowa zdolność łączeniowa 10 kA) oraz IEC/EN 60947-2 (zwarciowa zdolność łączeniowa 16 kA) przy napięciu 230/400 V~. Posiada certyfikat CE i jest przeznaczony do montażu w instalacjach zgodnych z aktualnymi przepisami.

Zastosowanie

Uniwersalny wyłącznik nadprądowy do ochrony obwodów odbiorników końcowych, oświetlenia, gniazd wtyczkowych oraz sterowania. Idealny do rozdzielnic głównych i podrozdzielnic w budownictwie mieszkaniowym, komercyjnym i przemysłowym.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w instalacjach domowych i biurowych.
• Zabezpieczenie obwodów sterowania (styczniki, przekaźniki, siłowniki) w szafach automatyki.
• Ochrona odbiorników rezystancyjnych (grzałki, piece) oraz urządzeń o charakterze liniowym.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako element systemu Optymalnego Rozdziału Energii HX3 (do 125 A).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Urządzenie montuje się na szynie montażowej TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 20 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Po zamontowaniu sprawdź poprawność połączeń i zadziałanie ochrony różnicowoprądowej, jeśli wyłącznik jest z nią współpracuje.

FAQ

• Czy wyłącznik ma podświetlenie? Nie, jest to standardowy wyłącznik nadprądowy z dźwignią załączającą w kolorze czarnym. Brak wbudowanego podświetlenia.
• Jaki jest stopień ochrony IP? Produkt przeznaczony do montażu wewnątrz rozdzielnic. Typowo dla aparatury modułowej stopień ochrony wynosi IP20 (ochrona przed ciałami stałymi >12 mm). Dokładne dane należy sprawdzić w dokumentacji technicznej obudowy.
• Jakie są tryby pracy wyłącznika? Ręczne załączanie i wyłączanie dźwignią oraz automatyczne wyzwalanie w przypadku przeciążenia (charakterystyka B) lub zwarcia. Po zadziałaniu automatycznym dźwignię należy przestawić w położenie „off” przed ponownym załączeniem.
