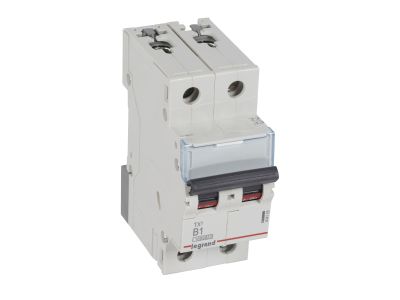

Wyłącznik nadprądowy S312 2P B 1A 10000A serii TX3 | 404105 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 serii TX3 to dwubiegunowe urządzenie ochronne o charakterystyce B i prądzie znamionowym 1 A. Dzięki znamionowej zwarciowej zdolności łączeniowej 10000 A (wg IEC 60898-1) i 16 kA (wg IEC 60947-2) zapewnia skuteczną ochronę przed przeciążeniami i zwarciami w instalacjach niskiego napięcia. Zajmuje 2 moduły (35 mm) na szynie TH35, co ułatwia montaż w rozdzielnicach.

• Prąd znamionowy 1 A: Idealny do zabezpieczania obwodów o niskim poborze prądu, takich jak oświetlenie czy sterowanie.
• Charakterystyka B: Szybkie wyzwalanie przy przeciążeniach, chroni przewody i urządzenia w obwodach o małej indukcyjności.
• Dwubiegunowość (2P): Odłącza oba biegi (fazy lub fazę i neutralny) w systemach 230/400 V, zwiększając bezpieczeństwo konserwacji.
• Znamionowa zwarciowa zdolność łączeniowa 10000 A (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka odporność na zwarcia, gwarantuje wyłączenie nawet przy dużych prądach zwarciowych.
• Szerokość 2 modułów (35 mm): Kompaktowa budowa ułatwia zabudowę w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik nadprądowy S312 serii TX3 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa. Posiada oznaczenie CE.

Zastosowanie

Urządzenie przeznaczone do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Może być stosowane w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, komercyjnych i przemysłowych.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych o małym obciążeniu.
• Zabezpieczanie obwodów sterowania, automatyki i sygnalizacji.
• Stosowany w szafach sterowniczych jako zabezpieczenie przed zwarciem dla styczników i przekaźników.
• Idealny do instalacji w systemach wymagających selektywności wyłączeń przy małych prądach.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Urządzenie montuje się na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać do prądu znamionowego, a moment dokręcania zacisków zgodnie z dokumentacją producenta. Możliwe jest przyłączenie szyn grzebieniowych lub sztyftowych. Nie wolno dołączać bloków różnicowoprądowych.

FAQ

• Czy wyłącznik nadprądowy S312 może być używany z wyłącznikami różnicowoprądowymi? Nie, urządzenie nie jest przystosowane do bezpośredniego przyłączania bloków różnicowoprądowych. Należy zachować odpowiednią kolejność w rozdzielnicy (RCD przed MCB).
• Jaki jest stopień ochrony wyłącznika? W danych nie podano stopnia IP. Typowo aparatura modułowa montowana w rozdzielnicy ma ochronę IP20 od strony czołowej, ale należy to sprawdzić w dokumentacji.
• Czy można dołączyć styki pomocnicze lub wyzwalacze? Tak, wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX3, co rozszerza jego funkcjonalność w systemach automatyki.
