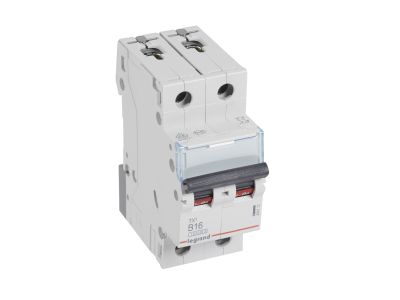

Wyłącznik nadprądowy S312 2P B 16A 10kA serii TX3 | 404112 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 z serii TX3 firmy Legrand o symbolu 404112 to dwubiegunowy (2P) aparat modułowy o charakterystyce B i prądzie znamionowym 16 A. Szerokość 2 modułów (35 mm) pozwala na oszczędne zagospodarowanie rozdzielnicy. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 kA według IEC 60898-1 oraz 16 kA według IEC 60947-2 zapewnia skuteczną ochronę przed skutkami zwarć w instalacjach o dużym potencjalnym prądzie zwarciowym. Urządzenie przeznaczone do montażu na szynie TH35 oraz możliwości łączenia szynami grzebieniowymi lub sztyftowymi ułatwia prowadzenie instalacji.

• Charakterystyka B: Gwarantuje szybkie wyłączenie przy przeciążeniach i zwarciu; idealna do obwodów z odbiornikami rezystancyjnymi i oświetleniem, gdzie prąd rozruchowy jest niewielki (zakres zadziałania 3–5 In).
• Prąd znamionowy 16 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu (np. gniazda wtykowe, grupy odbiorcze) bez ryzyka przegrzania styków.
• Wysoka zwarciowa zdolność łączeniowa: 10 kA wg IEC 60898-1 oraz 16 kA wg IEC 60947-2 – gwarancja niezawodności nawet przy dużych prądach zwarciowych, co zwiększa bezpieczeństwo instalacji.
• Możliwość rozbudowy o akcesoria serii DX3: Styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz napędy – umożliwia dostosowanie do zaawansowanych systemów automatyki i sygnalizacji.
• Przyłącze szyną grzebieniową lub sztyftową: Przyspiesza i upraszcza rozdzielnię, eliminując konieczność indywidualnego mostkowania poszczególnych biegunów.

Zgodność z Normami

Wyłącznik nadprądowy S312 TX3 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych), co potwierdza certyfikat CE. Produkt został przebadany pod kątem bezpieczeństwa i parametrów zwarciowych – gwarantuje niezawodną ochronę.

Zastosowanie

Wyłącznik nadprądowy S312 2P B 16A znajduje zastosowanie w obwodach jednofazowych i trójfazowych (230/400 V~) instalacji mieszkaniowych, komercyjnych i lekkiego przemysłu. Charakterystyka B sprawdza się tam, gdzie nie występują duże prądy rozruchowe.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w budynkach mieszkalnych.
• Zabezpieczenie linii zasilających urządzenia biurowe, AGD oraz odbiorniki o charakterze rezystancyjnym.
• Element rozdzielnic w systemach sterowania i automatyki budynkowej – możliwość wyposażenia w styki pomocnicze i wyzwalacze.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest separacja obwodów.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym i normami instalacyjnymi. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Nie ma możliwości dołączania bloków różnicowoprądowych (RCD) bezpośrednio do tego modelu.

FAQ

• Czy wyłącznik S312 ma podświetlenie lub sygnalizację LED? Nie, model ten nie posiada podświetlenia. Stan załączenia wskazuje położenie dźwigni (czarna) – „I” (załączony) / „O” (wyłączony).
• Jaka jest różnica między charakterystyką B a C w tym wyłączniku? Charakterystyka B powoduje wyłączenie przy prądzie 3–5 krotności prądu znamionowego, przez co jest wrażliwsza na zwarcia i przeciążenia. Stosuje się ją głównie do obwodów bez dużych prądów rozruchowych (oświetlenie, gniazda). Charakterystyka C (3–10 In) lepiej nadaje się do odbiorników indukcyjnych, np. silników.
• Czy można podłączyć do niego wyzwalacz wzrostowy lub podnapięciowy? Tak, wyłącznik S312 jest przystosowany do współpracy z akcesoriami serii DX3: stykami pomocniczymi, wyzwalaczami wzrostowymi i podnapięciowymi oraz napędami. Montaż tych elementów po lewej lub prawej stronie wyłącznika nie wymaga dodatkowych narzędzi.
