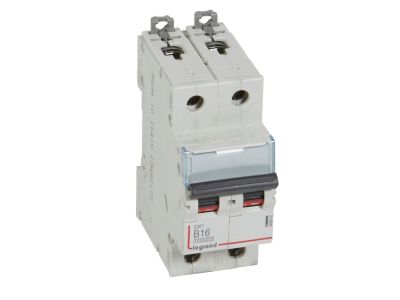

Wyłącznik nadprądowy S312 2P B 16A 10kA serii DX3 | 408942 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 (symbol 408942) z serii DX3 to dwubiegunowy aparat modułowy o charakterystyce B i prądzie znamionowym 16 A. Przeznaczony do ochrony przeciążeniowej i zwarciowej w instalacjach 230/400 V~, oferuje znamionową zdolność zwarciową 10 000 A według IEC/EN 60898-1 oraz 16 000 A według IEC/EN 60947-2. Szerokość 2 modułów (35 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 16 A (charakterystyka B): Zapewnia szybkie wyzwalanie przy zwarciu, chroniąc przewody i odbiorniki w obwodach o umiarkowanym obciążeniu, takich jak oświetlenie i gniazda wtyczkowe.
• Znamionowa zdolność zwarciowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Wysoka odporność na prądy zwarciowe gwarantuje bezpieczeństwo instalacji i ciągłość pracy nawet w trudnych warunkach.
• Dwubiegunowa konstrukcja (2P): Jednoczesne odłączenie obu biegunów zwiększa bezpieczeństwo podczas prac serwisowych i remontowych.
• Szerokość 2 modułów (35 mm): Kompaktowa obudowa ułatwia montaż na szynie TH35, oszczędzając miejsce w rozdzielnicy.
• Możliwość rozbudowy: Dopuszcza podłączenie styków pomocniczych, wyzwalaczy wzrostowych, napędów z serii DX3 oraz bloków różnicowoprądowych, co zwiększa funkcjonalność systemu.

Zgodność z Normami

Wyłącznik nadprądowy S312 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2. Posiada certyfikat CE, potwierdzający zgodność z europejskimi wymogami bezpieczeństwa.

Zastosowanie

Dzięki charakterystyce B i prądowi 16 A wyłącznik nadaje się do ochrony obwodów o charakterze rezystancyjnym i niewielkich silników. Znajduje zastosowanie w:

• Ochronie obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczaniu obwodów sterowania (zasilanie styczników, przekaźników, sterowników PLC).
• Stosowaniu w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie nadprądowe.
• Instalacjach przemysłowych o umiarkowanym obciążeniu, wymagających szybkiej charakterystyki wyzwalania.

Wskazówki Montażowe

Montaż wyłącznika może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie należy instalować na szynie montażowej TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać zgodnie z obowiązującymi normami – maksymalny przekrój przewodu nie może przekraczać wartości podanej w dokumentacji producenta. Moment dokręcania zacisków należy stosować według zaleceń producenta. Nie używać wyłącznika jako rozłącznika – służy on wyłącznie do ochrony przeciążeniowej i zwarciowej.

FAQ

• Czy wyłącznik nadprądowy S312 ma podświetlenie? Nie, wyłącznik nie posiada podświetlenia. Dźwignia załączająca jest w kolorze czarnym, a stan pracy (załączony/wyłączony) jest widoczny na podstawie położenia dźwigni.
• Jaki stopień ochrony ma ten wyłącznik? Producent nie podał konkretnego stopnia ochrony dla tego modelu. Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się ochronę IP20 przed dotykiem, pod warunkiem prawidłowego montażu w obudowie.
• Czy można użyć wyłącznika S312 jako rozłącznika? Nie. Wyłącznik nadprądowy przeznaczony jest wyłącznie do ochrony przeciążeniowej i zwarciowej – nie należy go używać do częstego łączenia obwodów. W takich zastosowaniach należy stosować dedykowane rozłączniki izolacyjne.
