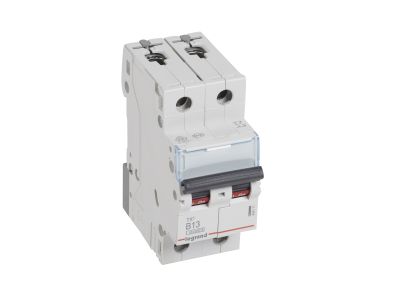

Wyłącznik nadprądowy S312 2P B 13A 10000A serii TX3 | 404111 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 serii TX3 o symbolu 404111 to dwubiegunowy aparat modułowy o charakterystyce B, prądzie znamionowym 13A i zdolności łączeniowej 10 000 A. Zapewnia skuteczną ochronę przewodów i odbiorników przed skutkami przeciążeń i zwarć w instalacjach niskiego napięcia.

• Prąd znamionowy 13 A: odpowiedni do zabezpieczania obwodów o umiarkowanym obciążeniu, takich jak oświetlenie czy gniazda wtyczkowe, bez ryzyka zbędnych wyłączeń.
• Charakterystyka B: szybkie wyłączanie przy prądach zwarciowych w zakresie 3–5×Iₙ, chroni odbiorniki wrażliwe na zwarcia o małej impedancji sieci.
• Zdolność łączeniowa 10 000 A: wysoka odporność na prądy zwarciowe, zapewnia bezpieczeństwo w instalacjach o dużym potencjalnym prądzie zwarcia.
• 2 bieguny (2P): jednoczesne rozłączanie obu przewodów (L+N) w przypadku przeciążenia lub zwarcia, co zwiększa bezpieczeństwo obsługi i izolację galwaniczną.
• Seria TX3: sprawdzona konstrukcja modułowa, kompatybilna ze standardowymi szynami DIN i rozdzielnicami przyłączeniowymi.

Zgodność z Normami

Wyłącznik nadprądowy S312 serii TX3 spełnia wymagania obowiązujących norm europejskich (IEC/EN) przeznaczonych dla aparatury modułowej oraz posiada certyfikację CE. Montaż i użytkowanie należy przeprowadzać zgodnie z dokumentacją producenta.

Zastosowanie

Wyłącznik nadprądowy S312 przeznaczony jest do ochrony obwodów odbiorczych przed skutkami przeciążeń i zwarć w instalacjach niskiego napięcia. Sprawdza się w:

• Ochronie obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczeniu gniazd wtyczkowych oraz odbiorników o niskim poborze mocy (np. urządzenia RTV, AGD).
• Instalacjach tymczasowych i rozdzielnicach podrzędnych wymagających niezawodnej ochrony przy prądzie 13 A.
• Systemach automatyki budynkowej jako element zabezpieczenia torów sterujących z niewielkim obciążeniem.

Wskazówki Montażowe

Wyłącznik nadprądowy należy montować na szynie TH35 (DIN) w rozdzielnicy przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością długotrwałą dla prądu 13 A oraz warunkami środowiskowymi. Moment dokręcania zacisków stosować według danych producenta zamieszczonych w dokumentacji produktu.

FAQ

• Czy wyłącznik nadprądowy S312 może być używany jako rozłącznik? Nie, wyłącznik nadprądowy nie jest przeznaczony do częstego łączenia obwodu pod obciążeniem. Do tego celu należy stosować rozłączniki lub łączniki izolacyjne.
• Co oznacza charakterystyka B w tym wyłączniku? Charakterystyka B oznacza, że wyzwalacz termiczny reaguje na przeciążenia, a wyzwalacz elektromagnetyczny zadziała przy prądzie zwarciowym w zakresie od 3 do 5 razy większym od prądu znamionowego (3–5×13 A). Jest to typowe dla obwodów o małej impedancji pętli zwarcia, np. w instalacjach mieszkaniowych.
• Jaki jest stopień ochrony obudowy wyłącznika? Dla aparatury modułowej montowanej w rozdzielnicy typowy stopień ochrony to IP20 (ochrona przed dotykiem palcem). Dokładne dane dla konkretnego modelu należy sprawdzić w karcie katalogowej producenta.
