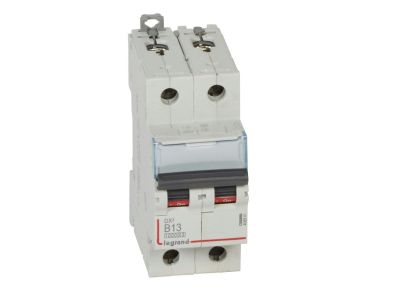

Wyłącznik nadprądowy S312 2P B 13A 10000A serii DX3 | 408941 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 serii DX3 (symbol 408941) to dwubiegunowy wyłącznik o charakterystyce B i prądzie znamionowym 13 A. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A według IEC/EN 60898-1 oraz 16 kA według IEC/EN 60947-2, gwarantuje skuteczną ochronę przed skutkami zwarć w instalacjach 230/400 V. Szerokość 2 modułów (35 mm) umożliwia oszczędne wykorzystanie miejsca w rozdzielnicy.

• Prąd znamionowy 13 A (charakterystyka B): Bezpieczne zabezpieczenie obwodów o umiarkowanym obciążeniu – szybkie wyłączanie w przypadku zwarć, chroni przewody i odbiorniki przed przegrzaniem.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (wg IEC/EN 60898-1) / 16 kA (wg IEC/EN 60947-2): Wysoka odporność na prądy zwarciowe, zapewniająca ciągłość działania i bezpieczeństwo instalacji.
• Szerokość 2 modułów (35 mm): Kompaktowa konstrukcja pozwala na oszczędność miejsca w rozdzielnicach modułowych.
• Montaż na szynie TH35: Szybki i stabilny montaż w standardowych rozdzielnicach.
• Kompatybilność z szynami grzebieniowymi, wyzwalaczami, stykami pomocniczymi i napędami serii DX3: Elastyczna rozbudowa instalacji – możliwość dostosowania do indywidualnych potrzeb.

Zgodność z Normami

Wyłącznik nadprądowy S312 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do zabezpieczenia instalacji) oraz IEC/EN 60947-2 (wyłączniki przemysłowe). Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Uniwersalny wyłącznik nadprądowy do zabezpieczania obwodów odbiorczych w instalacjach niskiego napięcia. Polecany w szczególności do:

• Zabezpieczania obwodów oświetleniowych i gniazd w budynkach mieszkalnych i biurowych.
• Ochrony obwodów sterowania i automatyki w rozdzielnicach przemysłowych.
• Stosowania w systemach rozdziału energii w połączeniu z kompatybilnymi wyłącznikami różnicowoprądowymi i akcesoriami serii DX3.
• Montażu w rozdzielnicach głównych i podrozdzielnicach w instalacjach wymagających charakterystyki B (ochrona przed zwarciami i przeciążeniami w obwodach rezystancyjnych).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego na szynie TH35 (DIN) powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Dopuszczalne jest stosowanie szyn grzebieniowych do połączeń równoległych.

FAQ

• Czy wyłącznik S312 można rozbudować o wyzwalacze lub styki pomocnicze? Tak, urządzenie jest kompatybilne z akcesoriami serii DX3, w tym wyzwalaczami wzrostowymi i podnapięciowymi oraz stykami pomocniczymi i sygnalizacyjnymi.
• Jaka jest znamionowa zwarciowa zdolność łączeniowa według normy IEC/EN 60898-1? 10 000 A.
• Czy wyłącznik nadprądowy S312 jest przeznaczony do montażu na szynie DIN TH35? Tak, szerokość 2 modułów i mocowanie na szynie TH35 zapewnia łatwy montaż w standardowych rozdzielnicach.
