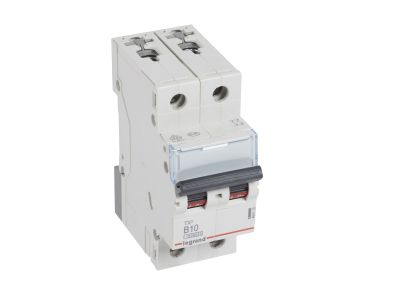

Wyłącznik nadprądowy S312 2P B 10A 10kA serii TX3 | 404110 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 z serii TX3 (symbol 404110) to dwubiegunowy kompaktowy aparat modułowy o prądzie znamionowym 10 A i charakterystyce B. Zapewnia skuteczną ochronę obwodów elektrycznych przed przeciążeniami i zwarciami, a jego wysoka zdolność zwarciowa – 10 kA wg IEC 60898-1 i 16 kA wg IEC 60947-2 – gwarantuje bezpieczeństwo nawet w instalacjach o dużym potencjale zwarciowym. Dzięki szerokości 2 modułów (35 mm) oszczędza miejsce w rozdzielnicy.

• Dwubiegunowa budowa (2P): Jednoczesne odłączanie obu przewodów (fazy i neutralnego lub dwóch faz) zwiększa bezpieczeństwo podczas prac serwisowych i umożliwia pełne odizolowanie obwodu.
• Charakterystyka wyzwalania B: Wyzwalanie przy prądzie 3-5 krotności prądu znamionowego – dedykowana do obwodów z odbiornikami rezystancyjnymi (oświetlenie, gniazda wtykowe) oraz obwodów o niskich prądach rozruchowych.
• Znamionowa zdolność zwarciowa 10 kA / 16 kA: Wysoka odporność na prądy zwarciowe zapewnia bezpieczne wyłączenie w przypadku zwarcia, chroniąc przewody i odbiorniki przed uszkodzeniem termicznym.
• Montaż na szynie TH35 i system modułowy: Łatwy i szybki montaż w standardowych rozdzielnicach modułowych. Możliwość łączenia szynami grzebieniowymi dla uporządkowanej instalacji.
• Możliwość wyposażenia w akcesoria serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy – umożliwiają rozbudowę funkcji sygnalizacji, zdalnego wyłączania i automatyki.

Zgodność z Normami

Wyłącznik nadprądowy S312 spełnia wymagania norm IEC/EN 60898-1 (instalacje domowe i podobne) oraz IEC/EN 60947-2 (zastosowania przemysłowe). Posiada certyfikat CE, potwierdzający zgodność z europejskimi wymogami bezpieczeństwa.

Zastosowanie

Wyłącznik S312 z serii TX3 przeznaczony jest do ochrony obwodów odbiorczych przed skutkami przeciążeń i zwarć w instalacjach niskiego napięcia 230/400 V AC. Sprawdza się zarówno w rozdzielnicach głównych, jak i podrozdzielnicach budynków mieszkalnych, komercyjnych oraz lekkiego przemysłu.

• Ochrona obwodów oświetleniowych, gniazd wtykowych i odbiorników rezystancyjnych (grzejniki, podgrzewacze).
• Stosowanie w układach automatyki budynkowej w połączeniu z akcesoriami DX3 (sygnalizacja zadziałania, zdalne wyzwalanie).
• Zabezpieczenie sterowników PLC, przekaźników i innych urządzeń sterujących wymagających charakterystyki B.
• Montaż w modułowych rozdzielnicach na szynie TH35 w obwodach, gdzie wymagana jest dwubiegunowa separacja.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 10 A oraz warunków środowiskowych; moment dokręcania zacisków – zgodnie z dokumentacją producenta. Dozwolone jest łączenie szynami grzebieniowymi lub sztyftowymi. Nie ma możliwości bezpośredniego przyłączania bloków różnicowoprądowych. Przy wyposażaniu w elementy dodatkowe (styki pomocnicze, wyzwalacze) należy kierować się instrukcją montażu serii DX3.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S312? Charakterystyka B – wyłącznik zadziała w zakresie 3-5 krotności prądu znamionowego przy zwarciu, z opóźnieniem przy przeciążeniach. Stosowany głównie do obwodów o charakterze rezystancyjnym.
• Czy mogę podłączyć wyłącznik różnicowoprądowy do tego wyłącznika nadprądowego? Nie, producent wyklucza możliwość bezpośredniego przyłączania bloków różnicowoprądowych do modelu S312. W obwodzie należy zastosować oddzielny wyłącznik różnicowoprądowy.
• Jakie akcesoria można zamontować w wyłączniku S312? Dostępne są styki pomocnicze (sygnalizacja położenia), wyzwalacze wzrostowe i napięciowe oraz napędy elektryczne z serii DX3. Umożliwiają one zdalne sterowanie, alarmowanie oraz rozbudowę funkcji automatyki.
