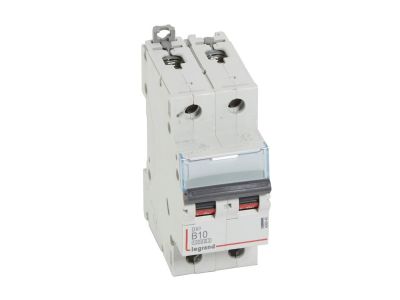

Wyłącznik nadprądowy S312 2P B 10A 10kA serii DX3 | 408940 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 serii DX3 (symbol 408940) to dwubiegunowy aparat modułowy o charakterystyce B i prądzie znamionowym 10 A, przeznaczony do zabezpieczania obwodów elektrycznych przed przeciążeniem i zwarciem. Jego znamionowa zdolność zwarciowa wynosi 10 000 A według IEC/EN 60898-1 oraz 16 000 A według IEC/EN 60947-2, co gwarantuje skuteczne wyłączanie nawet przy wysokich prądach zwarciowych. Szerokość 2 modułów (35 mm) ułatwia kompaktowy montaż w rozdzielnicach na szynie TH35. Aparat współpracuje z szynami grzebieniowymi, stykami pomocniczymi, wyzwalaczami oraz blokami różnicowoprądowymi z serii DX3, zapewniając elastyczność rozbudowy instalacji.

• Dwubiegunowy, charakterystyka B: Zabezpiecza przewody i odbiorniki w obwodach o charakterze rezystancyjnym i niskich prądach rozruchowych – idealny do oświetlenia, gniazd w budynkach mieszkalnych.
• Prąd znamionowy 10 A: Odpowiedni do obwodów o umiarkowanym obciążeniu, zapewnia bezpieczną pracę bez ryzyka zbędnych wyłączeń przy prawidłowo dobranym przekroju przewodów.
• Znamionowe napięcie 230/400 V~: Możliwość zastosowania zarówno w obwodach jednofazowych, jak i trójfazowych przy napięciu międzyfazowym 400 V.
• Znamionowa zdolność zwarciowa Icn = 10 kA (IEC/EN 60898-1) / Icu = 16 kA (IEC/EN 60947-2): Wysoka odporność na zwarcia, zwiększa bezpieczeństwo instalacji i trwałość aparatu.
• Dźwignia załączająca w kolorze czarnym: Wyraźne oznaczenie stanu pracy, ułatwia wizualną kontrolę w rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy S312 serii DX3 jest zgodny z wymaganiami norm IEC/EN 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada certyfikację CE oraz jest kompatybilny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A.

Zastosowanie

Dwubiegunowy wyłącznik nadprądowy o charakterystyce B i prądzie 10 A znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, biurowych oraz obiektach użyteczności publicznej, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem.

• Zabezpieczenie obwodów oświetlenia LED, jarzeniowego oraz gniazd wtykowych w instalacjach domowych.
• Ochrona linii zasilających sterowniki PLC, przekaźniki i inne urządzenia automatyki o niewielkim poborze prądu.
• Stosowanie w rozdzielnicach mieszkaniowych wraz z blokami różnicowoprądowymi dla zapewnienia kompleksowej ochrony przeciwporażeniowej.
• Zabezpieczanie obwodów pomocniczych w rozdzielnicach przemysłowych, gdzie wymagana jest charakterystyka B i prąd 10 A.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S312 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od rozdzielnicy. Aparat montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Do przyłączania przewodów zaleca się stosowanie szyn grzebieniowych lub sztyftowych zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 10 A i warunków środowiskowych. Moment dokręcania zacisków oraz dopuszczalny przekrój przewodów należy sprawdzić w karcie katalogowej producenta.

FAQ

• Czy wyłącznik nadprądowy S312 ma podświetlenie LED? Nie, wyłącznik nie jest wyposażony w podświetlenie. Stan załączenia (ON/OFF) sygnalizuje czarna dźwignia w pozycji górnej/dolnej.
• Jaka jest charakterystyka wyzwalania tego wyłącznika? Wyłącznik posiada charakterystykę B – oznacza to, że wyzwala się przy prądzie od 3 do 5-krotności prądu znamionowego (30–50 A), co zapewnia ochronę przed zwarciami przy jednoczesnej tolerancji na krótkotrwałe prądy rozruchowe typowe dla obwodów rezystancyjnych.
• Czy można go montować razem z blokiem różnicowoprądowym? Tak, dane katalogowe potwierdzają możliwość przyłączania bloków różnicowoprądowych z serii DX3. Należy jednak upewnić się, że wyłącznik jest skojarzony z odpowiednim modułem zgodnie z instrukcją producenta.
