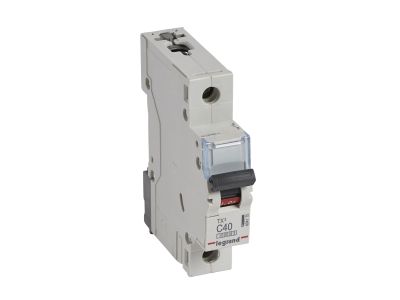

Wyłącznik nadprądowy S311 TX3, 10000A, C40, 1P | 404175 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy serii TX3, model S311, jednobiegunowy o prądzie znamionowym 40 A i charakterystyce C. Zapewnia ochronę przeciążeniową i zwarciową w obwodach 230/400 V AC. Dzięki znamionowej zdolności zwarciowej 10 kA (IEC 60898-1) oraz 16 kA (IEC 60947-2) gwarantuje bezpieczne wyłączanie przy wysokich prądach zwarcia. Szerokość 1 modułu (17,5 mm) umożliwia oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 40 A: Zabezpiecza obwody o znacznym obciążeniu (np. gniazda, piece, klimatyzatory) przed przeciążeniem i zwarciem.
• Charakterystyka C (5–10 I_n): Odpowiednia do obciążeń indukcyjnych, takich jak silniki, transformatory czy oprawy oświetleniowe z dławikami.
• Znamionowa zdolność zwarciowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoki poziom bezpieczeństwa w instalacjach o dużym prądzie zwarcia, minimalizuje ryzyko uszkodzenia aparatury.
• Szerokość 1 moduł (17,5 mm): Oszczędność miejsca w rozdzielnicy, pozwala na upakowanie większej liczby zabezpieczeń w standardowej szafie.
• Możliwość wyposażenia w akcesoria serii DX³: Styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz napędy umożliwiają rozbudowę systemu bez wymiany wyłącznika.

Zgodność z Normami

Wyłącznik zaprojektowano zgodnie z normami IEC 60898-1 (do zastosowań domowych i podobnych) oraz IEC 60947-2 (do zastosowań przemysłowych). Posiada certyfikat CE, potwierdzający spełnienie wymogów Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S311 TX3 przeznaczony jest do ochrony obwodów odbiorczych w instalacjach mieszkaniowych, komercyjnych i lekkiego przemysłu. Idealnie sprawdza się w następujących scenariuszach:

• Ochrona obwodów gniazd wtykowych i oświetlenia o łącznym obciążeniu do 40 A.
• Zabezpieczenie małych silników, wentylatorów, pomp oraz innych odbiorników o charakterystyce indukcyjnej.
• Budowa rozdzielnic w automatyce budynkowej, gdzie wymagana jest wysoka zdolność zwarciowa.
• Zastosowanie w obwodach sterowania (przekaźniki, styczniki) jako zabezpieczenie przed zwarciem w linii zasilającej.

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 40 A oraz spodziewanego prądu zwarciowego. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Możliwe jest łączenie szynami grzebieniowymi lub sztyftowymi. Nie należy podłączać bloków różnicowoprądowych bezpośrednio – wymagany jest osobny wyłącznik różnicowoprądowy.

FAQ

• Jaka jest zdolność zwarciowa tego wyłącznika? Zgodnie z danymi technicznymi: 10 kA według IEC 60898-1 oraz 16 kA według IEC 60947-2.
• Czy można podłączyć do niego blok różnicowoprądowy? Nie. Producent wyklucza możliwość przyłączania bloków różnicowoprądowych bezpośrednio do tego modelu.
• Jakie akcesoria są kompatybilne z wyłącznikiem? Można rozbudować go o styki pomocnicze, wyzwalacze wzrostowe/podnapięciowe oraz napędy z serii DX³.
