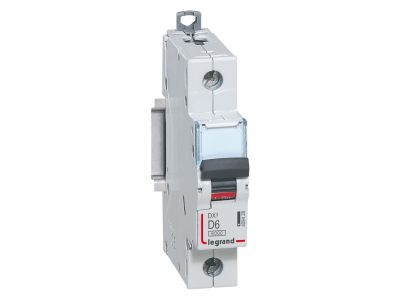

Wyłącznik nadprądowy S311 1P D 6A 10000A serii DX3 | 409428 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Hager S311 (symbol 409428) z serii DX3 to jednobiegunowy aparat o charakterystyce D, prądzie znamionowym 6 A i znamionowej zwarciowej zdolności łączeniowej 10 000 A (wg IEC 60898-1) oraz 16 kA (wg IEC 60947-2). Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy, a kompatybilność z systemem optymalnego rozdziału energii HX3 ułatwia integrację w nowoczesnych instalacjach.

• Prąd znamionowy 6 A: zapewnia precyzyjną ochronę obwodów przed przeciążeniem i zwarciem, przy jednoczesnym zachowaniu ciągłości pracy odbiorników o niewielkim poborze prądu.
• Charakterystyka D: gwarantuje selektywność wyłączenia w obwodach z silnikami, transformatorami i innymi odbiornikami o wysokim prądzie rozruchowym – eliminuje zbędne wyłączenia przy udarach prądowych.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): wysoki poziom bezpieczeństwa w przypadku zwarć, skuteczna ochrona instalacji i podłączonych urządzeń.
• Szerokość 1 modułu (17,5 mm): kompaktowa obudowa upraszcza montaż w rozdzielnicach modułowych, oszczędzając miejsce na szynie TH35.
• Możliwość rozbudowy o akcesoria DX³: wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe – zwiększa funkcjonalność bez konieczności wymiany podstawowego aparatu.

Zgodność z Normami

Wyłącznik nadprądowy Hager S311 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2, co potwierdza jego przydatność do stosowania w instalacjach niskiego napięcia. Posiada certyfikację CE.

Zastosowanie

Charakterystyka D i prąd 6 A sprawiają, że wyłącznik doskonale nadaje się do obwodów, w których występują wysokie prądy rozruchowe. Zalecany do:

• Ochrony obwodów silnikowych i napędów o małej mocy (np. wentylatory, pompy, sprężarki),
• Zabezpieczania transformatorów, dławików i odbiorników indukcyjnych,
• Instalacji automatyki przemysłowej i budynkowej wymagających selektywności w przypadku zwarć,
• Stosowania w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie przedlicznikowe lub odbiorcze.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego Hager S311 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Aparat montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Zaleca się dokręcanie śrub zacisków momentem zgodnym z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego (minimum 1,5 mm² dla 6 A). Przed rozpoczęciem prac zawsze upewnić się, że instalacja jest pozbawiona napięcia.

FAQ

• Czy wyłącznik nadprądowy S311 posiada podświetlenie? Nie, w standardowym wykonaniu nie ma podświetlenia. Stan załączenia identyfikuje się po położeniu dźwigni (kolor czarny).
• Jaki stopień ochrony IP ma ten wyłącznik? W karcie katalogowej nie podano konkretnego stopnia IP. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20 (ochrona przed dotknięciem palcem).
• Czy wyłącznik można wyposażyć w styki pomocnicze? Tak, istnieje możliwość dołączenia styków pomocniczych, wyzwalaczy i napędów z serii DX³. Styki pomocnicze działają w trybie przełącznym (NO/NC), sygnalizując stan wyłącznika.
