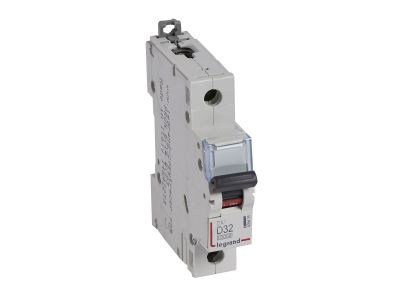

Wyłącznik nadprądowy S311 1P D 32A 10000A serii DX3 | 409435 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 serii DX3 (numer katalogowy 409435) to jednobiegunowy aparat modułowy o charakterystyce D, przeznaczony do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Prąd znamionowy 32 A pozwala na bezpieczne zasilanie obwodów o znacznym obciążeniu, natomiast wysoka znamionowa zwarciowa zdolność łączeniowa (10 000 A wg IEC/EN 60898‑1 oraz 16 000 A wg IEC/EN 60947‑2) gwarantuje niezawodne wyłączanie even w warunkach silnych zwarć. Szerokość 1 modułu (17,5 mm) umożliwia oszczędne zagospodarowanie szafy rozdzielczej.

• Charakterystyka D: Opóźnione zadziałanie, idealne do zabezpieczania obwodów o wysokim prądzie rozruchowym, np. silników, transformatorów i dźwigów.
• Prąd znamionowy 32 A: Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania przewodów.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898‑1) / 16 kA (IEC 60947‑2): Wysoki poziom bezpieczeństwa przy zwarciu, potwierdzony certyfikowanymi testami.
• Szerokość 1 modułu (17,5 mm): Oszczędność miejsca na szynie TH35, łatwa rozbudowa instalacji.
• Możliwość wyposażenia w akcesoria serii DX3: Styki pomocnicze, wyzwalacze, napędy i bloki różnicowoprądowe – elastyczne dopasowanie do potrzeb instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S311 DX3 spełnia wymagania norm IEC/EN 60898‑1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A przy 230/400 V~) oraz IEC/EN 60947‑2 (16 000 A przy 230/400 V~). Posiada oznaczenie CE, co potwierdza zgodność z europejskimi wymaganiami bezpieczeństwa i kompatybilności.

Zastosowanie

Dzięki charakterystyce D i dużej zdolności zwarciowej wyłącznik nadprądowy S311 sprawdza się w instalacjach, gdzie występują duże prądy rozruchowe. Stosowany jest zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Ochrona obwodów silników elektrycznych, sprężarek i pomp.
• Zabezpieczenie transformatorów małej mocy oraz dławików.
• Instalacja w rozdzielnicach głównych i podrozdzielniach, w tym w systemie Optymalnego Rozdziału Energii HX3 (do 125 A).
• Zastosowanie w automatyce budynkowej i przemysłowej, gdzie wymagana jest selektywność wyłączania.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony odpowiednim do miejsca zabudowy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów oraz moment dokręcania zacisków muszą być zgodne z dokumentacją techniczną producenta. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Czy wyłącznik S311 DX3 posiada sygnalizację świetlną (podświetlenie)? Producent nie przewiduje wbudowanego podświetlenia w tym modelu. Do sygnalizacji stanu można zastosować zewnętrzne styki pomocnicze z serii DX3.
• Jaka jest znamionowa zwarciowa zdolność łączeniowa dla napięcia 400 V? Zgodnie z danymi technicznymi: 10 000 A według IEC/EN 60898‑1 oraz 16 000 A według IEC/EN 60947‑2 dla napięcia 230/400 V~.
• Czy można stosować ten wyłącznik z wyłącznikami różnicowoprądowymi? Tak, producent dopuszcza przyłączanie bloków różnicowoprądowych z serii DX3 za pomocą odpowiednich adapterów.
