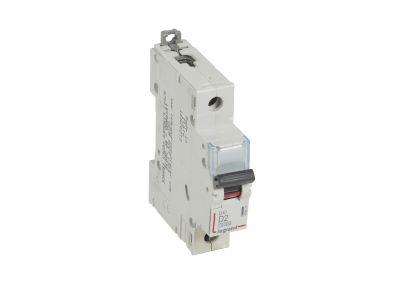

Wyłącznik nadprądowy S311 1P D 2A 10000A serii DX3 | 409425 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 (numer katalogowy 409425) z serii DX3 to jednobiegunowy aparat 230/400 V~ o prądzie znamionowym 2 A i charakterystyce D. Dzięki szerokości 1 modułu (17,5 mm) zajmuje minimalną ilość miejsca na szynie TH35, co ułatwia rozplanowanie rozdzielnicy. Urządzenie oferuje wysoką zwarciową zdolność łączeniową – 10 000 A według IEC 60898-1 oraz 16 000 A według IEC 60947-2 – gwarantując bezpieczeństwo w stanach awaryjnych.

• Charakterystyka D: Zapewnia selektywność w obwodach z dużymi prądami rozruchowymi (np. silniki, transformatory), zapobiegając zbędnym wyłączeniom.
• Prąd znamionowy 2 A: Precyzyjna ochrona obwodów o niskim obciążeniu, minimalizująca ryzyko przegrzania przewodów.
• Zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Ochrona instalacji przed skutkami zwarć, nawet w wymagających warunkach przemysłowych.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy z serii DX3, a także przyłączać bloki różnicowoprądowe – pełna elastyczność konfiguracji.
• Kompatybilność z systemem HX3: Przeznaczony do współpracy z Systemem Optymalnego Rozdziału Energii HX3 do 125 A, co ułatwia zabudowę w nowoczesnych rozdzielnicach.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC 60947-2 (wyłączniki do zastosowań przemysłowych), co potwierdza jego bezpieczeństwo i niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Charakterystyka D i wysoka zdolność zwarciowa predysponują wyłącznik S311 do ochrony obwodów, w których występują duże prądy udarowe. Sprawdza się zarówno w instalacjach budynkowych, jak i przemysłowych.

• Zabezpieczanie obwodów silników elektrycznych, transformatorów, dźwigów i innych odbiorników o charakterze indukcyjnym.
• Ochrona obwodów sterowania i automatyki budynkowej przed przeciążeniami i zwarciami.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako element zabezpieczenia nadprądowego.
• Integracja z systemem Optymalnego Rozdziału Energii HX3 w celu uzyskania spójnego i uporządkowanego rozdziału energii do 125 A.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z normami do prądu znamionowego 2 A. Moment dokręcania zacisków – zgodnie z dokumentacją producenta (brak danych w karcie – stosować standardowe wartości dla przekroju). Przed załączeniem napięcia sprawdzić poprawność połączeń i działanie dźwigni załączającej (czarna).

FAQ

• Czy wyłącznik S311 można wyposażyć w styki pomocnicze? Tak – urządzenie umożliwia montaż styków pomocniczych, wyzwalaczy i napędów z serii DX3, co pozwala na zdalne sygnalizowanie stanu i rozbudowę funkcji.
• Jaka jest zdolność zwarciowa wyłącznika? Znamionowa zwarciowa zdolność łączeniowa wynosi 10 000 A według normy IEC 60898-1 oraz 16 000 A według normy IEC 60947-2 dla napięcia 230/400 V~.
• Czy wyłącznik można łączyć z blokiem różnicowoprądowym? Tak – istnieje możliwość przyłączania bloków różnicowoprądowych, co zapewnia dodatkową ochronę przeciwporażeniową w obwodzie.
